D2E160-AB01-21 поставки и подбор по характеристикам
Каталог ралиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении;
- Напряжение питания – постоянное и переменное;
- Уровень шума;
- Коэффициент полезного действия;
- Имеющееся пространство для монтажа.

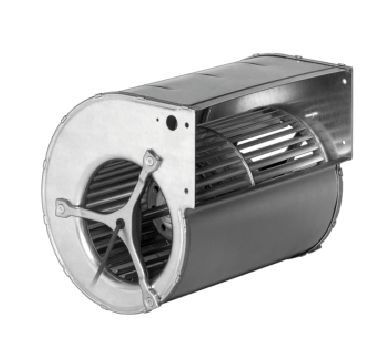

Описание D2E160-AB01-21:
- Материал: Спиральный корпус и рабочее колесо изготовлены из оцинкованной листовой стали.
- Крепление: EWдвигатель имеет двустороннее виброизолирующее крепление.
- Класс защиты: IP20.
- Сертификаты: CE
Технические характеристики Ebmpapst D2E160-AB01-21
Параметры работы и конструкция
График производительности Ebmpapst D2E160-AB01-21
Габаритные размеры
Схема электрического подключения D2E160-AB01-21
Расшифровка наименования
1) Тип
D – Центробежный вентилятор двухстороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D – Трехфазный двигатель
- Е – Однофазный двигатель с пусковым конденсатором
- G – ЕС–двигатель
- S – Двигатель с расщепленными полюсами
- Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
Тип вентилятора [AC/DC] | AC переменного тока |
Конструкция | Радиальный |
Типоразмер [мм] | 160 |
Материал | Сталь |
Подшипники | Шарикоподшипник (Ball) |
Производительность [CFM] | 691 |
Бренд | Ebmpapst |
Вес [кг] | 6.7 |
Сила тока [A] | 1.8 |
Производительность [м3/ч] | 1175 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 2430 |
Частота вращения [rpm] | 2430 |
Мощность [кВт] | 0.41 |
Мощность [W] | 410 |
Давление [Pa] | 550 |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
