K4E146-AB71-13 поставки и подбор по характеристикам
Каталог радиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа

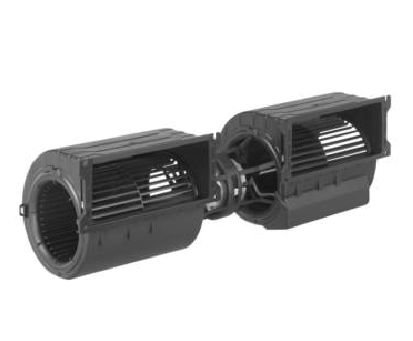

Описание K4E146-AB71-13:
- Материал: спиральный корпус выполнен из пластмассы РР черного цвета, рабочее колесо и подвеска – из пластмассы РА черного цвета (в соответствии с UL 94 HB).
- Исполнение: 5ступенчатый двойной вентилятор с впередзагнутыми лопатками, со стандартным двигателем с внешним ротором и виброизолирующим креплением с двух сторон.
- Конденсатор: FPU (P2) встроен в клеммную коробку и подготовлен к монтажу.
- Класс защиты: IP44.
- Класс изоляции: "F".
- Сертификаты: VDE, CE.
Технические характеристики K4E146-AB71-13
График подбора рабочей точки
Габаритные размеры
Расшифровка наименования
1) Тип
K – Центробежный модуль
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
Конструкция | Центробежный |
Уровень шума [dB/A] | 47 |
Бренд | Ebmpapst |
Вес [кг] | 4 |
Сила тока [A] | 0.38 |
Производительность [м3/ч] | 1180 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 750 |
Мощность [кВт] | 0.085 |
Давление [Pa] | 0 |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
