R2E175-AR72-05 решение задач в области вентиляционной техники
|
Каталог ралиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении;
- Напряжение питания – постоянное и переменное;
- Уровень шума;
- Коэффициент полезного действия;
- Имеющееся пространство для монтажа.

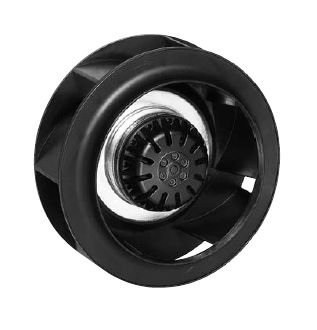

Рабочие параметры Ebmpapst R2E175-AR72-05
График производительности Ebmpapst R2E175-AR72-05
Габаритные размеры Ebmpapst R2E175-AR72-05
Расшифровка наименования R2E175-AR72-05
1) Тип
- R – Центробежный вентилятор с обратнозагнутыми лопатками одностороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D – Трехфазный двигатель
- Е – Однофазный двигатель с пусковым конденсатором
- G – ЕС–двигатель
- S – Двигатель с расщепленными полюсами
- Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 175 |
| Производительность [CFM] | 288.2 |
| Уровень шума [dB/A] | 63 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.9 |
| Сила тока [A] | 0.25 |
| Производительность [м3/ч] | 490 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2650 |
| Частота вращения [rpm] | 2650 |
| Мощность [кВт] | 0.05 |
| Мощность [W] | 50 |
-
