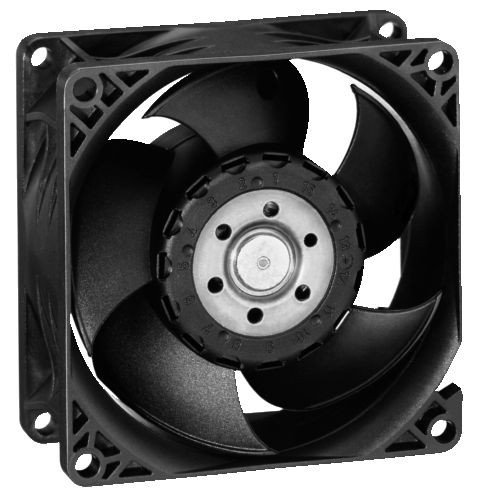

Вентилятор Ebmpapst 8218JH3 80x80x38 DC - компактный

Артикул: 8218JH3
В наличии
6 555

Ebmpapst 80x80x38 DCEbmpapst 8218JH3 (80x80x38) DC дилер

Описание Ebmpapst 8218JH3 80x80x38 DC

pdf Тех описание 8218JH3 - EN
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English
  • Вентиляторы постоянного тока с двигателями с внешним ротором и электронной коммутацией. Электроника коммутации интегрировано в корпус статора;
  • Новое техническое решение рабочего колеса с утолщениями на концах лопастей;
  • Компактная конструкция с высокой удельной мощностью;
  • Имеют электронную защиту от смены полярности, блокировки и перегрузки;
  • «Крутая» кривая давления и низкий уровень шума;
  • Вариант исполнения VarioPro: гибкое программное обеспечение позволяет реализовать решения под заказ в соответствии с Вашими требованиями;
  • Вентилятор изготовлен из пластмассы, армированной стекловолокном. Корпус из РВТРпластика, рабочее колесо – из РА (полиамид);
  • Нагнетание производится через распорки. Направление вращения – по часовой стрелке, если смотреть на ротор;
  • К сети подключается двумя проводами AWG 24, TR 64;
  • Зачищенные и залуженные контакты.

Рабочие параметры Ebmpapst 8218JH3 80x80x38

Параметры и характеристики Ebmpapst 8218JH3(80x80x38)

Рабочие параметры Ebmpapst 8218JH3 80x80x38

Тип 8218JH3
Номинальное напряжение VAC 48
Скорость вращения min-1 12000
Входная мощность W 25
Мин. темп. окр. среды °C -20
Макс. темп. окр. среды °C 70
Производительность m3/h 190
Уровень шума dB (A) 66

Характеристики и описание

Размеры 80x80x38 mm
Материал корпуса Пластик PBT
Материал лопастей Пластик PA
Подключение кабель AWG22. TR64
Время работы при 40 °C 55000 часов
Время работы макс °C 27500 часов
Устройство подшипников электродвигателя Шарикоподшипник
Масса 0,200 кг
Защита от смены полярности и заклинивания

Габаритные размеры

Габаритные размеры 8218JH3

График производительности Ebmpapst 8218JH3

График производительности Ebmpapst 8218JH3

Общее описание вентиляторов Ebmpapst серии 8218JH3 80x80x38

Осевые DC - Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы DC - На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа - Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита - Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Долговечность и бесшумная работа - вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора [AC/DC] DC постоянного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 80x80x38
Материал Пластик
Подключение Кабель питания AWG 24
Подшипники Шарикоподшипник (Ball)
Производительность [CFM] 111.8
Уровень шума [dB/A] 66
Бренд Ebmpapst
Вес [кг] 0.2
Производительность [м3/ч] 190
Вес [г] 200
Питание [В] 48
Частота вращения [об/мин] 12000
Частота вращения [rpm] 12000
Мощность [кВт] 0.025
Мощность [W] 25
Давление [Pa] 475
