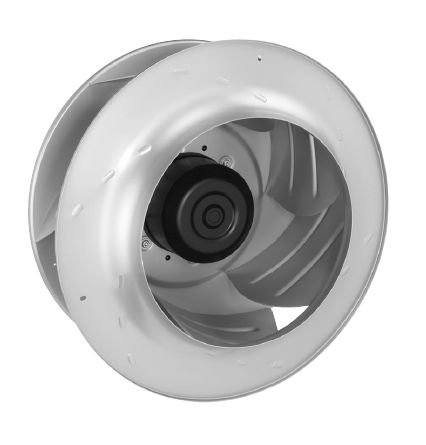

Вентилятор Ebmpapst R3G450-AT09-03 центробежный EC

Артикул: R3G450-AT09-03
В наличии
244 145

Ebmpapst D1G133

R3G450-AT09-03 поставки и подбор по характеристикам

pdf Каталог радиальных вентиляторов 2007 - Русский
pdf Каталог радиальных вентиляторов Blowers AC EC 2011 - Eng
pdf Каталог радиальных вентиляторов Radical 2013 - Eng
pdf Каталог радиальных вентиляторов Radipac EC 2013 - Русский

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа

Описание R3G450-AT09-03:


-Материал: корпус статора и блока электроники выполнен из алюминия, литого под давлением, ротор – из листовой стали (черного цвета, покрытый KTL), рабочее колесо – из листового алюминия.
- Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, RS485 ebmBUS, реле аварий ного сигнала, встроенный PIDрегулятор, блок питания для датчика, вход для датчика 0 – 10 В или 4 – 20 мА, выход для подчиненного устройства 0 – 10 В, PFC (контроллер последовательности команд) (пассивный), система плавного пуска, устройство определения понижения сетевого напряжения, ограничитель тока двигателя, защита от выпадения фазы, защита от перегрева электроники и двигателя, защита от блокировки двигателя.
- Класс защиты: IP54 по DIN VDE0470, часть 1 (EN 60 529) категория 2.
- Класс изоляции: "F".
- Монтажное положение и отверстия для слива конденсата: вал в горизонтальном положении или ротором вниз – стандарт, ротором вверх – по запросу.
- Сертификаты: UL, CЕ, VDE, ССС, ГОСТ и УкрСЕПРО.

Технические характеристики R3G450-AT09-03

Энергосберегающий R3G450-AT09-03 сертификаты

График подбора рабочей точки

Вентилятор R3G450-AT09-03 схемы

Габаритные размеры

EBMPAPST R3G450-AT09-03 поставки

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

D - Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Энергосберегающий центробежный вентилятор Ebmpaspt

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 450
Производительность [CFM] 5588.2
Уровень шума [dB/A] 83
Бренд Ebmpapst
Вес [кг] 21
Сила тока [A] 5.1
Производительность [м3/ч] 9500
Частота [Гц] 50
Питание [В] 380
Частота вращения [об/мин] 2165
Частота вращения [rpm] 2165
Мощность [кВт] 2.59
Мощность [W] 2590
