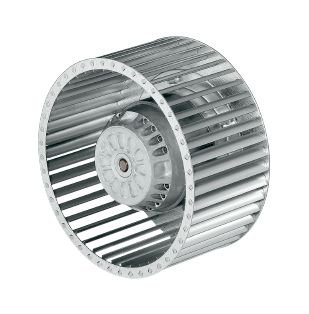

R4D250-CD12-05 AC рабочее колесо
 |
Тех описание Ebmpapst R4D250-CD12-05 - RU |
|
Инструкция по эксплуатации R4D250-CD12-05 - RU |
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D250-CD12-05:
- Класс защиты: IP 54
- Класс изоляции: "F"
Рабочие параметры вентилятора R4D250-CD12-05
| Тип R4D250-CD12-05 | |
| Мотор M4D094-HA | |
| Фаза | 3~ |
| Номинальное напряжение VAC | 400 |
| Частота Hz | 50 |
| Скорость вращения min-1 | 1385 |
| Потребляемая мощность [Вт] | 630 |
| Потребляемый ток A | 1,46 |
| Макс. противодавление Pa | 0 |
| Макс. темп. окр. среды °C | 80 |
| Пусковой ток A | 5,6 |
| Общий КПД ?es | 30,4 |
| Класс эффективности N | 40 |
| Входная мощность Pe kW | 0,3 |
| Расход воздуха m?/h | 905 |
| Увелич. давления Pa | 368 |
| Скорость вращения min-1 | 1455 |
Техническое описание R4D250-CD12-05
| Вес | 7,74 kg |
| Размер двигателя | 250 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Листовая сталь, оцинкованная |
| Направление вращения | Справа, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | F |
| Класс защиты от влажности | F4-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | - |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
<= 3="" 5="" ma="" td=""> |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 250 |
| Производительность [CFM] | 1058.8 |
| Бренд | Ebmpapst |
| Вес [кг] | 7.74 |
| Сила тока [A] | 1.46 |
| Производительность [м3/ч] | 1800 |
| Частота [Гц] | 50 |
| Питание [В] | 380 |
| Частота вращения [об/мин] | 1385 |
| Частота вращения [rpm] | 1385 |
| Мощность [кВт] | 0.63 |
| Мощность [W] | 630 |
| Давление [Pa] | 380 |
-
