Серия HasconWing R с реверсивный профиль

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

HasconWing R дилерские продажи и поставки

pdf  Лопатки HasconWing серии R - Русский

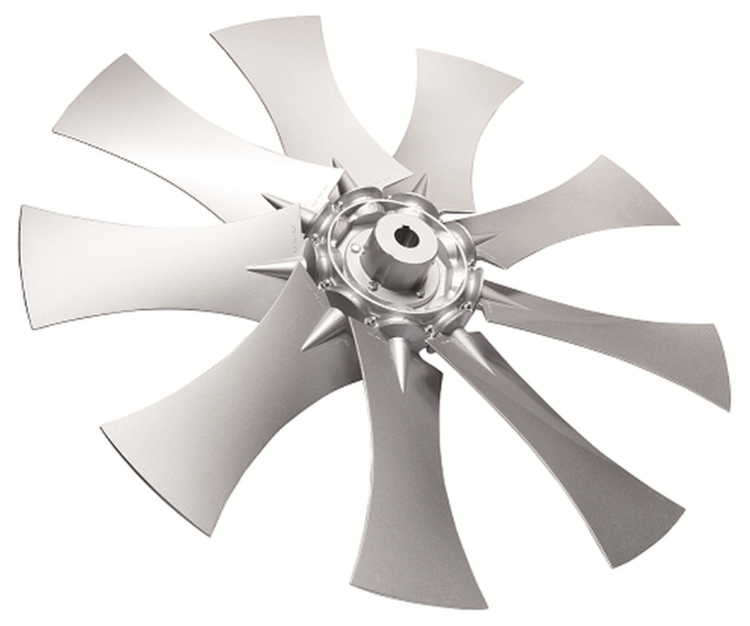

Осевые крыльчатки HasconWing R с реверсивным профилем до Ø975 мм

Крыльчатки HasconWing ® R собираются из алюминиевых лопастей с реверсивным профилем и ступицы из легкого алюминиевого сплава. Эти крыльчатки разработаны для применения при высоких температурах (напр., в сушилках). Крыльчатки изготавливаются в конфигурациях с 5/9/12/16 лопастями, для вращения как по часовой стрелке, так и против. Лопасти изготавливаются с установочными углами от 20° до 45° с возможностью реверса потока.

Применение

  • Сушка кирпечей, кожи и дерева;
  • Теплообменники;
  • Градирни;
  • Вентиляция для животных;
  • Промышленная вентиляция;
  • Высокие температуры.

Габаритные размеры и характеристики HasconWing R

Крыльчатки HasconWing ® R оборудуются 5/9/12/16 реверсивными лопастями. Установочные углы лопастей могут быть от 20° до 45°.

Габаритные размеры и характеристики HasconWing R

Лопатки кол-во

Тип

ØAmax,
mm
ØB,
 mm
ØC,
mm

кол-во отверстий ø C

ØC1***,
mm

кол-во отв-й ø C1

ØD,
mm
ØE,
mm
ØF,
mm
G,
mm
5 R 750 158 139 5 Ø6,5 - - 55 44÷52 14÷34 42-62
9* R 800 202 184

9 Ø6,5

110 9 Ø6,5 75÷95 45÷51
73÷95
14÷42 0-42-52
62-82-112
12* R 880 280 264 12 Ø6,5 185 12 Ø6,5 75÷170 45÷51
73÷95
14÷55 0-42-52
62-82-112
16** R 975 375 358 16 Ø6,5 280 16 Ø6,5 75÷240 45÷51
73÷95
14÷55 0-42-52
62-82-112

* 5 отв-й Ø 6,5 на Ø 90 для сменных соединений ступицы
** 5 отверстий Ø 6,5 на Ø 90 9 отв-й Ø 6,5 на Ø 110 для сменных соединений ступицы
*** только для средней или полной затяжки

Варианты исполнения

Варианты исполнения HasconWing R

Характериситики лопаток HasconWing R

Характериситики лопаток HasconWing R

Лопатки тип

25° 27,5° 30° 32,5° 35° 37,5° 40° 45°
R H-I 34 38 40 44 47 49 52 54

Допуск ± 2мм

МатериалОписаниеЦветТемпература
ALU алюминий -80°C < T < +250°C

Особенности и преимущества

  • Возможность высоких скоростей вращения, основанных на диаметрах рабочего колеса;
  • Рабочая температура со стандартными материалами (на запасе)-40 ° к + 120°C, со специальным материалом от-40 ° до +200°C;
  • Легкий вес;
  • Низкий уровень шума из-за типа профиля, высокая гладкость появляется и звуконепроницаемые особенности;
  • Гибкость и эластичность материала гарантирует длинную жизнь;
  • Коррозионностойкий - Высокое сопротивление трения, защита от коррозии и соленного воздуха;
  • Быстрая и простая сборка;
  • Оптимальное отношение цены/качества.

Использование рабочих колес HasconWing R подходит:

  • для взрывобезопасной и искробезопасной среды;
  • для пыльной и засоренной среды;
  • использования при низкой температуре - 40°C ( предотвращают формирование льда).

Расшифровка наименования

Расшифровка наименования HasconWing R
