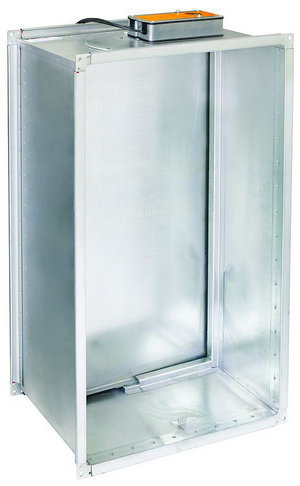

Клапан КВП-МС противопожарный огнезадерживающий морозостойкий

Артикул: КВП-МС
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

ВНИМАНИЕ: УТОЧНЯЙТЕ ЦЕНУ У МЕНЕДЖЕРОВ. ЦЕНА УКАЗАНА НА САМЫЙ МАЛЕНЬКИЙ РАЗМЕР И САМЫЙ ПРОСТОЙ ПРИВОД.
МЫ ГОТОВЫ ПРОИЗВЕСТИ И ПОСТАВИТЬ ЛЮБУЮ КОМПЛЕКТАКЦИЮ И РАЗМЕР.

Воздухозаборные клапаны КВП-МС предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем как общеобменной, так и противодымной вентиляции и могут устанавливаться в проеме наружной стены здания или сооружения.

Температура с наружной стороны от - 60 oС до +50 oС.

Температура в помещении от -30 oС (без дополнительного обогрева привода) до +50 oС, относительная влажность до 90%.

Клапан необходимо защищать от попадания во внутрь воды и снега. Вид климатического исполнения УХЛ2 по ГОСТ 15150-69. Клапан изготавливается по ТУ4854-001-18166385-02.

Сертификаты соответствия:
№РОСС RU.СМ24.Н00016 ГОССТАНДАРТА РОССИИ, №РСС RU.В081.РП08.0016 выдан Федеральным центром сертификации Госстроя России.

СХЕМА КОНСТРУКЦИИ КЛАПАНА КВП-МС С ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ

1

1. Корпус
2. Заслонка
3. Привод
4. Смотровой лючок


ПРИМЕР УСТАНОВКИ МОРОЗОСТОЙКОГО КЛАПАНА КВП-МС

2

1. Клапан КВП-МС
2. Воздуховод компенсирующий
3. Наружная стена помещения
4. Теплоизоляция
5. Решетка жалюзийного типа

Вылет заслонки за пределы корпуса клапана КВП-МС аналогичен нормально открытому клапану КВП-60-НО.
Площадь проходного сечения клапана КВП-МС соответствуют площади проходного сечения нормально открытого клапана КВП-60-НО.

Минимальные размеры проема для установки клапанов основных типоразмеров

Типоразмер
АхВ, мм
500х600
600х800
600х1000
1200х1000
1600х1000
1800х1000
2400х1000
1600х800
Разм. проема
(А+80)х(В+80)
580х680
680х880
680х1080
1280х1080
1680х1080
1880х1080
2480х1080
1680х880

СХЕМЫ ПОДКЛЮЧЕНИЯ МОРОЗОСТОЙКОГО КЛАПАНА КВП-МС С ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ
ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ
ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД БЕЗ ВОЗВРАТНОЙ ПРУЖИНЫ

4

ЭМП – электромеханический привод;
Л1, Л2, Л3 – лампы световой сигнализации;
Тд – тумблер дистанционного управления;
ППК – прибор приемно-контрольный;
Р – реле.


Основные типоразмеры, обозначения и схемы исполнения клапана КВП-МС

3

Схемы исполнения и обозначения клапанов других типоразмеров определяются дополнительно с учетом конкретного места установки. В качестве привода используется 2-х позиционный электропривод реверсивный ВЕ230 (ВЕ24) или с возвратной пружиной ВF230 (BF24) производства фирмы BELIMO (Швейцария).
Фланцы клапана изготавливаются из стандартных шин и уголков.

В схеме подключения вентиляции необходимо предусмотреть задержку времени на включение вентилятора 30-40 сек после подачи сигнала на открытие клапана КВП-МС. Закрытие клапана производить после отключения вентилятора.
