Клапан VKT КПС-1M(90) противопожарный ЭМ

Артикул: Клапан КПС-1M(90) ЭМ
Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

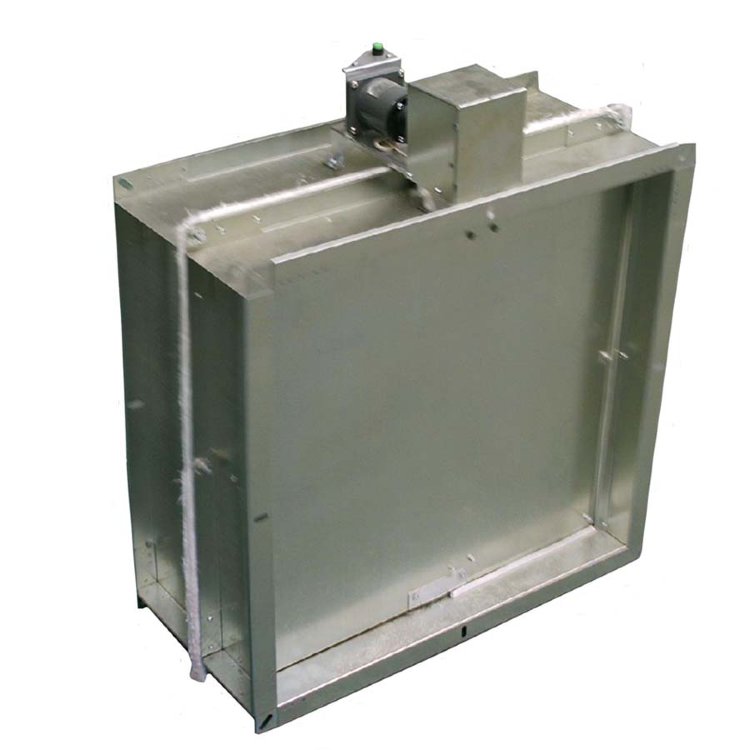

Клапан VKT КПС-1M(90) c электромагнитным приводом ЭМ

Характеристики серии VKT КПС-1M(90) c электромагнитным приводом ЭМ

Предел огнестойкости клапана VKT КПС-1м(90):

  • в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
  • в режиме нормально закрытого (дымового) клапана  - EI 120, E 120 (2 часа)

Противопожарный клапан систем вентиляции зданий и сооружений VKT КПС-1м(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противоположные преграды

VKT КПС-1м(90) работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана c электромагнитным приводом ЭМ

Клапан изготовлен из оцинкованной стали.

Конструкция прямоугольного (квадратного)клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Конструкция круглого клапана представляет собой односекционный корпус, заслонки из огнеупорного материала, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан VKT КПС-1M(90) компановка и исполнение:

  • электромеханический MS, MSE (Siemens);
  • электромеханический MB, MBE;
  • электромагнитный (ЭМ);
  • пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-1M(90) c электромагнитным приводом ЭМ прямоугольного сечения

Размеры и габариты VKT КПС-1M(90) c электромагнитным приводом ЭМ прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.

B и H - размеры внутреннего сечения клапана, мм

Длина клапанов L=300 мм

B1 = B + 60
H1 = H + 60

Для установки клапана VKT КПС-1м(90) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны VKT КПС-1(90).0

Вылет заслонки за корпус клапана VKT КПС-1M(90) c электромагнитным приводом ЭМ

Вылет заслонки за корпус клапана VKT КПС-1M(90) c электромагнитным приводом ЭМ

Расшифровка названия и комплектации VKT КПС-1M(90) c электромагнитным приводом ЭМ

Расшифровка названия и комплектации VKT КПС-1M(90) c электромагнитным приводом ЭМ
