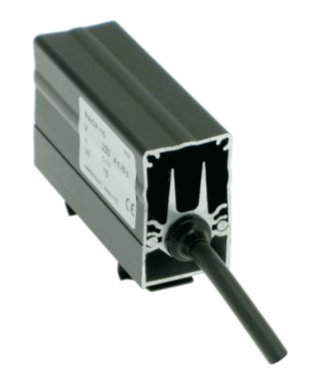

Нагревательный элемент Fandis RACP-30

Внимание - данная модель снята с производства, аналоги серии HWM, HTP, HVMS.

	Каталог антиконденсационных нагревателей Fandis RAC - Eng
	Инструкция по монтажу и эксплуатации нагревателей Fandis RAC - Eng

Анти-конденсационный нагреватель Fandis RACP-30 - anti-condesation heaters

Полупроводниковый нагреватель Fandis RACP-30 мощностью 30 Вт для электротехнических и телекоммуникационных шкафов, банкоматах, платежных терминалов уличного исполнения. Нагреватель имеет провод для подключения длиной 500 мм.

Разнообразие обогревателей для термо-регулирования электрических шкафов, для крепления на рейку и оснащен однофазным (RAC 15-30W) или трехфазным (RAC 45-150W) силовым кабелем. Нагреватель состоит из саморегулируемого PTC элемента и профиля из черного анодированного алюминия, обеспечивающие беспрерывную эксплуатацию, предотвращая образование конденсата.

Дополнительное использование вентилятора увеличивает тепловую мощность до 400 Вт. Монтаж нагревателей Fandis производится на 35мм DIN-рейку, легко подключаются с помощью кабеля или клеммного блока.

Анти-конденсационный нагреватель Fandis применяется совместно с устройствами регулирования – термостатами или гигростатами для поддержания заданной температуры или влажности в электротехнических , телекоммуникационных, распределительных шкафах, банкоматах, платежных терминалах наружного исполнения, помещений ЖКХ и т. п.

• Мощность нагрева 30 Вт
• Тип подключения кабель 50мм
• Рабочее напряжение 150...240 В 50/60 Гц
• Ток потребления 130 мА
• Рабочая температура -30...+40°С
• Температура хранения -40...+90°С
• Класс защиты IP50

Описание серии Fandis RACP-30

• Крепление к рейке EN 50022 35 мм
• Обогреватель из черного анодированного алюминия
• Нагревательный элемент состоит из саморегулируемого PTC элемента
• Кабель питания:
- 2x20A
РГ кабель с силиконовой резиновой оболочке
для моделей RACP
- 3x20AWG кабель с PFA оболочке для моделей RAC
- 2x22AWG кабель с FEP оболочкой
для RAC-40-12V модели

• Номинальный диапазон напряжения:
- 150-240 V
переменный / d.c. для моделей RACP
- 110-250 V
переменный / d.c. для моделей RAC
- 12 В постоянного тока для RAC-40-12V модели

• Макс. напряжение 265 AC / d.c.
(13 В постоянного тока для RAC-40-12V модели)
• Номинальная частота 50/60 Гц для Va.c. модели
• Более напряжения категории III как IEC 60664-1standard для Va.c. модели
• Адаптированный для использования в среде pollutiondegree 3, IEC 60664-1 стандарта для Va.c. модели
• Степень защиты IP50, как EN 60529
• Номинальный диапазон температур от -30 ° C ... + 40 ° C
• Номинальный диапазон температур от -10 ° C ... + 60 ° КСОР RAC-40-12V модель
• Температура хранения Диапазон -40 ° C ... + 90 ° C
• Температура хранения диапазон 0 ° C ... + 40 ° КСОР RAC-40-12V модель
• Соответствует EN 60335-1 стандартной

Рабочие характеристики Fandis RACP-30

График мощности нагревателя от напряжения Fandis RACP-30

Температурный график антиконденсационного нагревателя

Габаритные размеры Fandis RACP-30
