Вентилятор ОСА 300-080 8ми полюсной

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

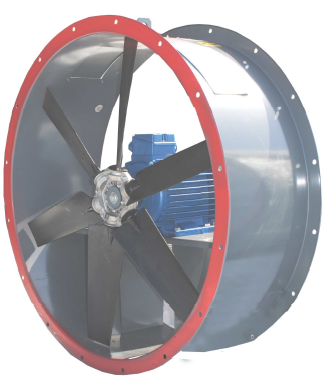

Вентилятор Веза ОСА 300-080 8ми полюсной

pdf Каталог Веза ОСА 300. Модели, исполнение, габаритные размеры 2011г. pdf Каталог Веза ОСА 300/301 Модели, исполнение, габаритные размеры 2013г.

Общие характеристики Веза ОСА 300-080 8ми полюсной

  • Алюминиевое колесо с поворотными литыми объемными лопатками;
  • Типоразмеры: 400 - 1250 мм;
  • Расходы от 500 до120 000 м3/час;
  • Напор до 1800Па;
  • Полный КПД (до 75%) превосходит все отечественные аналоги;
  • Аэродинамический оптимизированный корпус и стойки двигателя;
  • Разные варианты по длине корпуса: длинный, короткий;
  • Частота вращения от 750 до 3000 об/мин;
  • Серия ОСА 301 это -дополнительная бюджетная  с облеченными лопатками из композита (минус 40С).

Варианты исполнения:

  • взрывозащищенное;
  • коррозионностойкое;
  • «северное» (минус 60С);
  • двигатели IE2;

Преимущества и особенности вентиляторов ОСА 300-080 8ми полюсной:

  • Монтироваться в стене без дополнительных опор до типоразмера 630 мм;
  • Легкие подвесы до типоразмера 1250 не требуя специальной венткамеры;
  • Меньшее потребление энергии при равном расходе, чем крышные вентиляторы;
  • Решение для систем работающих постоянно, по габаритам и мощности и ресурсу работы двигателей;
  • Нагрузки на подшипники (вес рабочих колес) снижены в разы;
  • Экономию в бюджете на оборудование в 2-3 раза по сравнению с обычными вентиляторами;
  • Превосходят аналоги АКСИПАЛ, вентиляторы серии АХС от Systemair.

Серия ОСА 300 решает поставленные в ФЗ №261 «Об энергосбережении и повышении энергетической эффективности…» задачи помимо прямой экономии на эксплуатационных затратах, снизить установочную и особенно потребляемую мощность на 20-30% по сравнению с аналогами.

Конструктивные особенности Веза ОСА 300-080 8ми полюсной

Вентиляторы осевые низкого и среднего давления серии ОСА 300 состоят из рабочего колеса новой конструкции, цельносварного выкатанного корпуса и асинхронного двигателя, размещенного в корпусе. Опорная стойка двигателя выполнена аэродинамической формы и выполняет функцию спрямляющего аппарата.

Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД. Лопатки  ОСА 300 выполнены объемными, литьем под давлением. Живое сечение потока воздуха максимально увеличено, что дает значительно снижение скорости на выходе. Благодаря новой конструкции колеса вентиляторы спроектированы с наиболее высоким статическим КПД при значениях статического давления 100 - 900Па.

Фланцы корпуса вентилятора Веза ОСА 300 отбортованы, что задает повышенную жесткость и точность, обеспечивают одинаковый по периметру колеса минимальный радиальный зазор между лопатками колеса и корпусом.
Корпус изготавливают из: алюминия, нержавеющей или углеродистой стали.

Эксплуатация

Вентиляторы Веза ОСА 300 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории размещения.

  • Температура окружающей среды
  • от минус 45 до +40°С для умеренного, умеренного и холодного климата;
  • от минус 10 до +50°С для тропического климата;
  • Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3;
  • Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Дополнительную информацию по требованиям к установке, воздуховодам, работе на нагнетание и всасывание, информацию по креплениям и переходникам можно уточнить в каталоге.

Расшифровка наименоваия и маркировки Веза ОСА 300-080 8ми полюсной

Расшифровка наименоваия и маркировки Веза ОСА 300-080 8ми полюсной

Технические характеристики ОСА 300-080 8ми полюсной

Технические характеристики ОСА 300-080 8ми полюсной мощность, число полюсов, ток

График производительности ОСА 300-080 8ми полюсной

График производительности ОСА 300-080 8ми полюсной

Значение динамического давления (рdv, па) для круглых каналов

Значение динамического давления (рdv, па) для круглых каналов

Комплектация электродвигателями вентиляторов ОСА 300/301

Комплектация электродвигателями вентиляторов ОСА 300/301

Габаритные размеры и исполнение ОСА 300-080 8ми полюсной

Габаритные размеры и исполнение Веза ОСА 300-080 8ми полюсной

Аэродинамические характеристики ОСА 300-080 8ми полюсной

Аэродинамические характеристики ОСА 300-080 8ми полюсной
