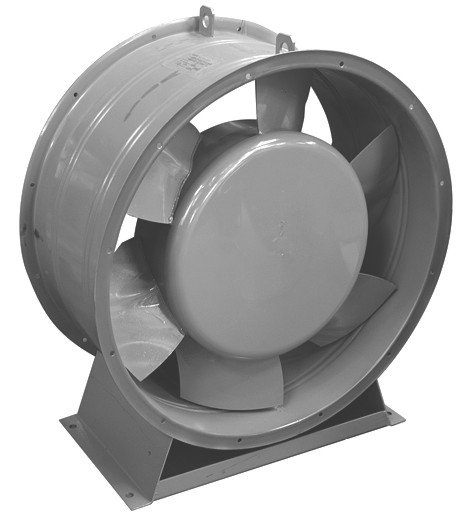

Вентилятор Веза ОСА 400-6,3

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Вентилятор Веза ОСА 400-6,3

pdf Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры.

Назначение и исполнение вентилятор Веза ОСА 400-6,

  • Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250 мм;
  • Давление: от 150 до 800 Па;
  • Расход воздуха: от 4000 до 80 000 м3/час;

  • Системы вентиляции и воздушного отопления;
  • Системы противодымной вентиляции;
  • Санитарно-технические и производственные установки.

Вентилятор серии ОСА 400 состоит только из рабочего колеса в корпусе. В серии ОСА 420 используется НА, установленный перед рабочим колесом, который создает подкрутку потока перед колесом и обеспечивает повышение давления, создаваемого вентилятором.

Рабочие колеса вентиляторов ОСА 400 и ОСА 420 выполнены из углеродистой стали с шестью лопатками. Лопатки рабочих колес установлены под двумя углами 30 и 35 градусов и приварены к втулке колеса.

Данная серия наиболее удобна для задач требующих средненапорный вентилятор с большим расходом и невысокой ценой, в том числе для приточных систем противодымной вентиляции.

Конструкционные особенности вентилятора ОСА 400

Вентиляторы изготавливают двух модификаций: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»).

При отсутствии сети на входе необходимо использовать вентиляторы модификации «Б».

  • Вентилятор левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания.
  • Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
  • Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).

Для соединения вентилятора с воздуховодом должна использоваться вставка гибкая ВГ-ОСА.

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.

Температура окружающей среды

  • от минус 45 до +40°С для умеренного, умеренного и холодного климата;
  • от минус 10 до +50°С для тропического климата;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.

  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Сравнение серии вентиляторов Веза ОСА 400-6,3

Сравнение серии вентиляторов Веза ОСА 400-6,3

График аэродинамических характеристик Веза ОСА 400-6,3

График аэродинамических характеристик Веза ОСА 400-6,3

Расшифровка наименования и маркировки Веза ОСА 400

Расшифровка наименоваия и маркировки Веза ОСА 400

Рабочие параметры вентилятора Веза ОСА 400-6,3

Рабочие параметры вентилятора Веза ОСА 400-6,3

График режимов работы Веза ОСА 400-6,3

График режимов работы Веза ОСА 400-6,3

Исполнение тип крепления 01 на фланце

Исполнение тип крепления 01 на фланце

Исполнение тип крепления 02 на стойке

Исполнение тип крепления 02 на стойке

Таблица габаритных размеров Веза ОСА 400-6,3

Таблица габаритных размеров Веза ОСА 400-6,3

Монтаж вентилятора в стену на вытяжку

Монтаж вентилятора в стену на вытяжку

Монтаж вентилятора в стену на приток

Монтаж вентилятора в стену на приток

Монтаж вентилятора в канал на приток

Монтаж вентилятора в канал на приток

Монтаж вентилятора в шахту на приток

Монтаж вентилятора в шахту на приток
