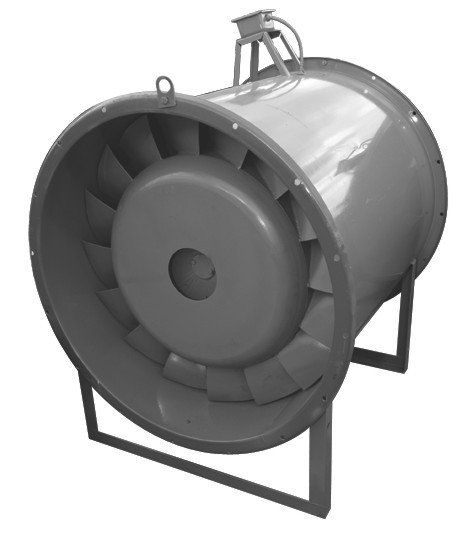

Вентилятор Веза ОСА 510-12,5 с спрямляющим аппаратом

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Вентилятор Веза ОСА 510-12,5 сертификаты, цены, дилер

pdf Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры.

Назначение и исполнение вентилятор Веза ОСА 510-12,5

  • Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250
  • Давление: от 150 Па до 800 Па
  • Расход воздуха: от 4000 м3/час до 80 000 м3/час
  • Системы вентиляции и воздушного отопления
  • Системы противодымной вентиляции
  • Санитарно-технические и производственные установк

Вентиляторы серии ОСА ® 510 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, асинхронного двигателя и конического элемента. Рабочее колесо имеет 16 листовых специально спроектированных лопаток, приваренных к втулке большого диаметра.

Вырезанные лазером лопатки могут устанавливаться с разными углами: 18, 26, 38 и 46 градусов. Колесо снабжено входным коком, обеспечивающим безотрывное течение вблизи втулки.

Корпус выполнен в виде цилиндрической обечайки на специальном оборудовании с высокой точностью внутреннего кругового сечения. С двух сторон корпуса вентилятора модификации «А» расположены фланцы унифицированных размеров.

Конструкционные особенности вентилятора ОСА 510

У вентилятора модификации «Б» входная часть корпуса выполнена в виде коллектора.

Комплектуется вентилятор фланцевым асинхронным двигателем. Клеммная коробка находится на корпусе вентилятора.

Конический элемент закрывает двигатель и обеспечивает снижение осевой составляющей скорости в выходном сечении вентилятора и повышение создаваемого вентилятором статического давления.

  • Вентилятор выполнен правого вращения: колесо вращается по часовой стрелке, если смотреть со стороны всасывания.
  • Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
  • Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.

Температура окружающей среды

  • от минус 45 до +40°С для умеренного, умеренного и холодного климата;
  • от минус 10 до +50°С для тропического климата;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.

  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Сравнение серии вентиляторов Веза ОСА 510-12,5

Сравнение серии вентиляторов Веза ОСА 510-12,5

График аэродинамических характеристик Веза ОСА 510-12,5

График аэродинамических характеристик Веза ОСА 510-12,5

Расшифровка наименоваия и маркировки Веза ОСА 510-12,5

Расшифровка наименоваия и маркировки Веза ОСА 510-12,5

Рабочие параметры вентилятора Веза ОСА 510-12,5

Рабочие параметры вентилятора Веза ОСА 510-12,5

График режимов работы Веза ОСА 510-12,5

График режимов работы Веза ОСА 510-12,5

Исполнение тип крепления 01 на фланце

Исполнение тип крепления 01 на фланце

Исполнение тип крепления 02 на стойке

Исполнение тип крепления 02 на стойке

Таблица габаритных размеров Веза ОСА 510-12,5

Таблица габаритных размеров Веза ОСА 510-12,5

Монтаж вентилятора в стену на вытяжку

Монтаж вентилятора в стену на вытяжку

Монтаж вентилятора в стену на приток

Монтаж вентилятора в стену на приток

Монтаж вентилятора в канал на приток

Монтаж вентилятора в канал на приток

Монтаж вентилятора в шахту на приток

Монтаж вентилятора в шахту на приток


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
