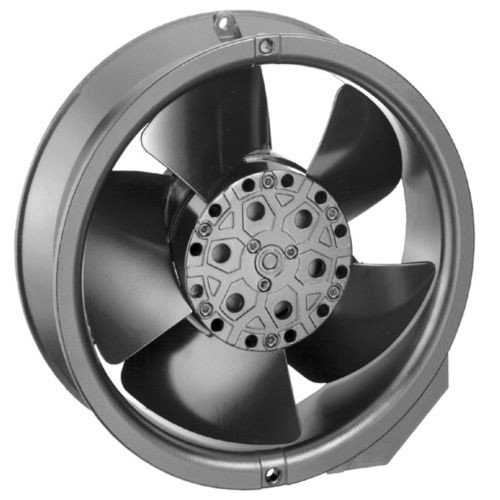

Вентилятор Ebmpapst W2E143-AA09-01 143x51 - компактный AC

Артикул: W2E143-AA09-01
В наличии
14 490

осевые компактные вентиляторы ebmpapst 143x51

Описание Ebmpapst W2E143-AB15-01 143x51мм бесшумная работа и длительный срок службы

pdf Компактные вентиляторы постоянного и переменного тока 2006 - Русский
pdf Краткий обзор компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English
pdf Технический паспорт W2E143-AA09-01 - English

Техническая информация

  • Электродвигателями с расщепленными полюсами или конденсаторными асинхронными двигателями;
  • Длительный срок службы изделий;
  • Степень защиты IP 20, возможна IP 54;
  • Класс изоляции Е или F;
  • Вентиляторы с конденсаторными асинхронными двигателями с внешним ротором отличаются особо высоким КПД;
  • Почти все вентиляторы переменного тока защищены от перегрузки (например, при блокировке ротора) – либо по полному сопротивлению;

Рабочие параметры вентилятора W2E143-AA09-01

Рабочие параметры вентилятора W2E143-AA09-01

График рабочей точки W2E143-AA09-01

График рабочей точки W2E143-AB15-01

Габаритные размеры

W2E143-AA09-01 габаритные размеры

Техническое описание W2E143-AA09-01

W2E143-AA09-01 габаритные размеры

Схема электрического подключения

W2E143-AA09-01 габаритные размеры

Расшифровка наименования

Расшифровка наименования продукции Ebmpapst

1) Тип

  • A - осевой вентилятор
  • S - осевой вентилятор с защитной решеткой
  • W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

  • D - Трехфазный двигатель
  • Е - Однофазный двигатель с пусковым конденсатором
  • G - ЕС-двигатель
  • S - Двигатель с расщепленными полюсами
  • Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 143x51
Материал Алюминий/Сталь
Подшипники Шарикоподшипник (Ball)
Класс изоляции «B»
Производительность [CFM] 220
Бренд Ebmpapst
Вес [кг] 1000
Сила тока [A] 0.12
Производительность [м3/ч] 375
Частота [Гц] 50
Вес [г] 1000
Питание [В] 230
Частота вращения [об/мин] 2860
Частота вращения [rpm] 2860
Мощность [кВт] 0.024
Мощность [W] 26
Давление [Pa] 70
