Рабочее колесо Ziehl-abegg RH31C.1R/SM12-2 арт.112264 с зажимной ступицей

В наличии
24 495

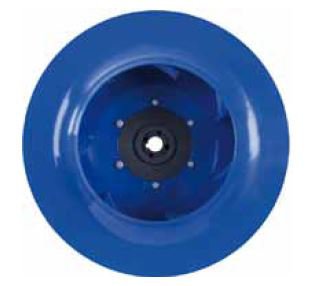

Ziehl-Abegg RH31C.1R/SM12-2 с зажимной ступицей

Мы продаем знания, а уже потом железо. Консультирование и подбор аналогов Ziehl-abegg по характеристикам, рабочей точке. Аналоги от других производителей.

1. Описание рабочего колеса RH31C.1R/SM12-2 с зажимной ступицей из стали

Оптимально подходит для использования без спирального корпуса, благодаря аэродинамически оптимизированной форме лопаток рабочего колеса. С вращающимся безлопаточным диффузором, повышающим КПД и улучшающим акустические характеристики.

Защита ступицы

  • SM12 - SM20: фосфатирование
  • SM25 - SM35: фосфатирование и лакокрасочное покрытие цвета RAL 7011

После монтажа требуется проведение балансировочных испытаний; при необходимости производится дополнительная балансировка.

  • Рабочие колеса предназначены для непрерывной эксплуатации S1.
  • Монтаж в горизонтальном или вертикальном положении.

Направление вращения

Рабочее колесо вращается по часовой стрелке, если смотреть со стороны всасывания. Если рабочее колесо вращается в противоположном направлении, т. е. изогнутыми краями лопаток вперед, то возникает опасность перегрузки электродвигателя. Перед вводом вентилятора в эксплуатацию необходимо убедиться, что рабочее колесо вращается в правильном направлении.

  • Количество лопаток: 7 загнутых назад;
  • Сварная конструкция из листовой стали;
  • Трехфазный электродвигатель от сети 230/380В, 50 Гц;
  • Мощность от 0,55 до 375 кВт с 2, 4 и 6 полюсами;
  • Эксплуатация при температурах до 80 °С;
  • Cтепень защиты IP 55;
  • Класс нагревостойкости изоляции F (155 °С);
  • Рабочее колесо статически и динамически сбалансировано;
  • По запросу с повышенной защитой от коррозии;
  • Заводская табличка с указанием диаметра ступицы, максимально до пустимой скорости вращения и качества балансировки;
  • С приклеенной на корпус стрелкой, указывающей направление вращения;
  • Посадка ступицы на вал с балансировкой с полушпонкой.

По запросу:

  • Электродвигатель со встроенным преобразователем частоты.
  • Повышенная защита от коррозии.

2. Рабочие характеристики Ziehl-abegg RH31C.1R/SM12-2

Рабочие характеристики RH31C.1R/SM12-2 скорость вращения, момент инерции, зажимная ступица

3. Габаритные и присоединительные размеры Ziehl-abegg RH31C.1R/SM12-2

Габаритные и присоединительные размеры RH31C.1R/SM12-2

4. Инструкции руководства по монтажу и по эксплуатации

pdf Краткое руководство инструкция по монтажу и эксплуатации сери RH-C - Русский
pdf Краткое руководство AM-PREMIUM регулировочный модуль ECblue - Русский
pdf Краткое руководство AM-MODBUS коммуникационный модуль ECblueнн - Русский
pdf Обзор продукции Ziehl-abegg - English
pdf Рабочее колесо Cpro - легкое, устойчивое, прочное, тихое и эффективное. - Русский

5. Расшифровка наименования

Ziehl-abegg RH31C.1R/SM12-2 с зажимной ступицей

Ziehl-abegg RH31C.1R/SM12-2 каталог

Характеристики

Конструкция Центробежный
Типоразмер [мм] 310
Бренд Ziehl-abegg
Частота вращения [об/мин] 4245
