Тягодутьевая машина ВД-20

Артикул: ВД-20
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

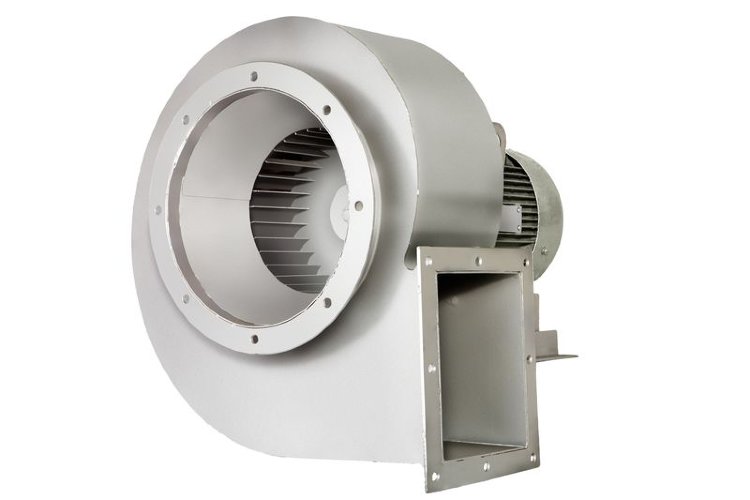

Тягодутьевая машина ВД-20

Общие сведения

  • Среднего и высокого давления
  • Одностороннего всасывания
  • Направление вращения – правое и левое
  • Вперед загнутые лопатки
  • Количество лопаток - 32

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf Каталог тягодутьевых машин ВД-20 (Размеры, аэродинамические и акустические параметры )

Технические характеристики  тягодутьевых машин ВД-20

Вентиляторы ВД и Д Электродвигатель Параметры в рабочей зоне Масса не более, кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Производительность 103 х м3/час Полное давление,
Па
ВД-20 исп.1 АИР90L2 3 3000 3200 2060 40
АИР100S2 4 3000 3370 2090 45
АИР100L2 5,5 3000 4500 2200 50
ВД-2,7 исп 1 5А80МВ4 1,5 1500 500 375 45
5А80МА2 1,5 3000 1000 1500 42
Д-2,7 исп 1 5А80МВ4 1,5 1500 500 300 45
5А80МА2 1,5 3000 1000 1200 42
ВД-3,5 исп 1 5А100S4 3 1500 3700 785 65
АИР100L2 5,5 3000 2200 2650 77
Д-3,5 исп 1 5А100S4 3 1500 3700 630 65
АИР100L2 5,5 3000 2200 2100 77
Д-12 исп 1 5А225М8 30 750 26500 1510 1215
5АМ250М6 55 1000 35500 2430 1325
Д-12 исп 3 5А225М8 30 750 26500 1510 1555
5АМ250М6 55 1000 35500 2430 1665
ВД-13,5 исп 3 5АМ315S8е 90 750 45000 2850 1650*
АОДН-355S6 200 1000 60000 5030
Д-13,5 исп 3 5АМ280S8 55 750 45000 1770 1650*
5АМ315М6 132 1000 60000 3140
ВД-15,5 исп 3 АИР355М10 110 600 50000 2240 2280*
АИР355МВ8 200 750 63000 3500
ДАЗО4-450Х6 500 1000 80000 6250
Д-15,5 исп 3 5АМ315М10 75 600 50000 1800 2280*
АИР355S8 132 750 63000 2850
АДН-315-6 315 1000 80000 5000
ВД-18 исп 3 ДАЗО4-450УК-8 315 750 97000 4710 3810*
ДАЗО4-450К-6 630 1000 128000 8350
Д-18 исп 3 АИР355S8 132 750 103000 3100 3810*
АИР355М8 160 750 103000 3100
ВД-20 исп 3 ДА304-450Х-8 315 750 180000 9350 4290*
Д-20 ДА304-400У-8 250 750 122000 3850 4290*

Назначение тягодутьевых машин ВД и Д

Тягодутьевые машины ВД-20 широко применяются для работы с котлами/котельными агрегатами с уравновешенной тягой, помогая организовывать стабильную подачу (вдув) воздуха в их топки. Их включают в комплектацию паровых котлов с производительностью 1…25 тонн пара в час и газомазутных котлов производительностью тепла 0.5…16 Гкал в час. Помимо этого практикуется их применение совместно с технологическими установками, где они перемещают обычный воздух, и с газомазутными котлами для удаления дыма.

С конструктивной точки зрения вентиляторы ВД разработаны с расчетом на длительную без перебойную работу в регионах, обладающих умеренным климатом, при внешних температурах -30… +40 град. Дымососы ВД и Д могут размещаться внутри помещений или вне их (с защитой от атмосферных осадков). Согласно требованиям государственных стандартов размещение ВД производится по 2-й категории. Продлить срок их службы можно, если осуществлять запуск двигателей только при условии соблюдения температурного режима: температура внутри корпуса не должна быть в этот момент ниже -30 град. Предельно допустимый уровень температуры перемещаемых воздушных потоков составляет +200 град.

Центробежные дымососы Д эффективно используются с целью дымоудаления из топок котлов на мазуте и газе или котельных агрегатов с золоулавливающими системами. В отличие от вентиляторов ВД дымососы Д эксплуатируются с размещением по 1-4 категориям, их износостойкость и надежность повышены с помощью утолщения стенок корпусов. Температурный режим тот же: окружающий воздух -30…+40, внутри корпуса – до -30, перемещаемая среда – не более +200 град.

Наиболее востребованные, часто запрашиваемые модели тягодутьевых машин:

  • вентиляторы ВД 2,5; ВД 2,7
  • котельные дымососы Д 2,7; Д 3,5

Модели ВД-20 всегда есть в наличии на складах завода.

Тягодутьевые машины типа ВД и Д выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении – против часовой стрелки.

Улитка машин ВД и Д изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.
