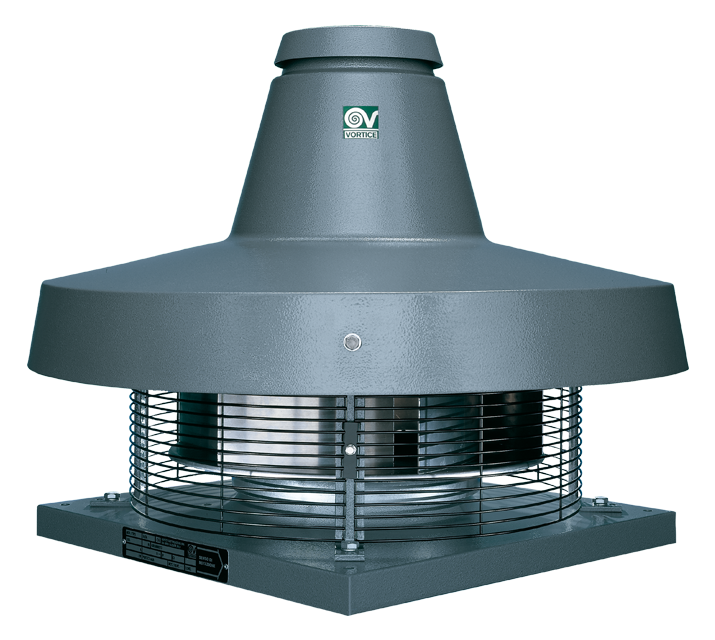

Вентилятор Vortice TRM 30 ED 4P крышный

Артикул: TRM 30 ED 4P
В наличии
189 865

Vortice TRM 30 ED 4P замена и аналоги

Описание вентилятор Vortice TRM 30 ED 4P крышный

pdf Руководство по монтажу и эксплуатации Vortice TRM 30 ED 4P

Крышные центробежные вентиляторы TR ED, с горизонтальным выбросом воздуха, предназначены для общеобменных систем вентиляции и удаления дыма с температурой до 200 С в течении 5 часов и 400 С в течение двух часов. (Для противопожарных систем дымоудаления в России не сертифицировались по причине малой производительности по воздуху).

На Российский рынок поставляются 10 типоразмеров, 20 различных моделей, с однофазными и трехфазными двигателями. Крышные центробежные вентиляторы TR ED могут применятся для удаления дыма из каминов, мангалов, для усиления каминной тяги.

Характеристики вентилятора Vortice TRM 30 ED 4P

Характеристики вентилятора Vortice TRM 10 E 4P

Графики производительности и давления

Графики производительности мощности и воздушного потока

Корпуса крышных вентиляторов выполнены из оцинкованной стали с эпоксидным покрытием, что делает их устойчивыми к атмосферным воздействиям. Наружная кольцевая решётка, препятствует попаданию посторонних предметов в рабочее колесо вентилятора. Рабочее колесо с загнутыми для увеличения производительности лопастями выполнено из оцинкованной стали.

Крышные вентиляторы TR E оснащены асинхронными двигателями с термозащитой и шариковыми подшипниками, обеспечивающими долговременную и бесперебойную работу. Двигатели однофазные (индекс М) или трёхфазные (индекс Т) 2-х, 4-х, 6-и и 8-и полюсные самовентелирующиеся, оборудованные шариковыми подшипниками. Однофазные вентиляторы оснащены конденсатором, но он не подсоединен к двигателю. Конденсатор должен устанавливаться вдали от вентилятора, т.к. в противном случае, возможно его повреждение в результате воздействия высокой температуры. Трехфазные двигатели, можно подключать по схемам: треугольник — максимальная скорость, звезда – минимальная скорость, получая таким образом двухскоростные крышные вентиляторы.

Монтируется на трубе при помощи четырёх болтов и троса безопасности. Цвет вентиляторов TR E – серый.

Дополнительно поставляются регуляторы скорости, частотные преобразователи, переключатели скоростей, установочные рамы, обратные клапаны и заслонки.

В комплект поставки входит вентилятор, конденсатор (только для однофазных моделей) и трос безопасности.

Модели TRM ED и TRT ED относятся к классу F400 DIN EN12101-3:2002-06 (при вытягивании горячего газа и дыма с температурой 400 С в течение 2 часов вентилятор сохраняет работоспособность и его производительность изменяется не более, чем на 10%). Это подтверждается сертификатами TUV:

  • 0036 CPD RG03 01 для TRM
  • 0036 CPD RG03 02 для TRT

Схема электрического подключения

Схема электрического подключения

Габаритные размеры Vortice TRM 30 ED 4P

Габаритные размеры Vortice TRM 30 ED 4P

Характеристики

Конструкция Крышный
Типоразмер [мм] 315
Бренд Vortice
Вес [кг] 35
Сила тока [A] 1.87
Производительность [м3/ч] 3100
Частота [Гц] 50
Питание [В] 220
Мощность [кВт] 0.4
Давление [Pa] 392
