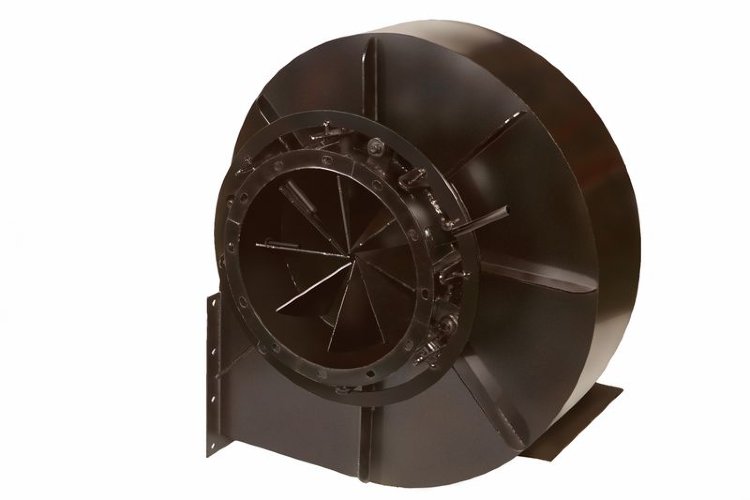

Вентилятор дутьевый ВДН-17

Артикул: ВДН-17
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Вентиляторы дутьевые ВДН-17 дымососы

Общие сведения

  • Среднего и высокого давления
  • Одностороннего всасывания
  • Направление вращения – правое и левое
  • Назад загнутые лопатки
  • Количество лопаток - 16

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf Каталог тягодутьевых машин ВДН-17 (Размеры, аэродинамические и акустические параметры )

Технические характеристики тягодутьевых машин ВДН-17

Вентиляторы ВДН и ДН Электродвигатель Параметры в рабочей зоне Масса, кг
Электродвигатель Мощность, кВт Частота вращения, мин– Производительность 10 х м/час Полное давление, Исполнение
Па 1 2 3
ВДН-17 5А315S8 90 750 57000 2650 - 2320* -
АИР355S6 160 1000 75000 3800 - -
ДАЗО4-450Х-4 630 1500 110000 10900 - -
ДН-17 5А280S8 55 750 57000 2200 - 2320* -
АИР355S6 160 1000 75000 3500 - -
ДАЗО4-400ХК-4 315 1500 110000 8600 - -
ДАЗО4-400Х-4 400 1500 110000 8600 - -

Назначение дымососов ВДН-17 ( Вентиляторов дутьевых)

Вентиляторы дутьевые ВДН-17 используются для искусственного притока воздуха к топкам котельных агрегатов через газоходы. Работают по принципу одностороннего всасывания. Вентиляторами дутьевыми ВДН допускается комплектовать котлы с уравновешенной тягой и производительностью по пару от 1 до 25 тонн в час. Также дутьевой вентилятор может использоваться в технологических установках в разных сферах народного хозяйства для перемещения чистых воздушных масс и выполнять функции дымоудаления в газомазутных котлах, имеющих уравновешенную тягу.

Вентиляторы ВДН-17 и дымососы ДН могут эксплуатироваться в диапазоне температур окружающей среды от -30 до +40 С. Наибольшая допустимая рабочая температура воздуха или газовоздушной смеси на входе в вентиляторы составляет +200С. Тягодутьевое вентиляционное оборудование рассчитано на продолжительную работу в районах с умеренным климатом (климатическое исполнение – У, ГОСТ 15150) при размещении по второй категории (в помещениях без искусственного регулирования микроклимата и вне помещений под навесом).

Дымососы ДН используются для утилизации продуктов горения из котельных топок посредством создания принудительной тяги. Для обеспечения надежной продолжительной работы и исключения перебоев рекомендуется применять дымососы ДН в котельных агрегатах, оснащенных дополнительно газовыми очистными установками.

Промышленные дымососы ДН и ВДН предназначены для длительной работы в помещениях без искусственного регулирования микроклимата, а также на открытом воздухе в географических районах с умеренным климатом (климатическое исполнение – У, категория размещения – 1, 2, 3 и 4 по ГОСТ 15150). Включение вентиляторов дымоудаления ДН и ВДН разрешается при температуре окружающего воздуха не менее -30С. Наибольшая температура удаляемых продуктов горения – не более +200С. Для увеличения срока эксплуатации дымососов типа ДН стенки корпуса-«улитки» выполняются из более толстой стали (в сравнении с дутьевыми вентиляторами типа ВДН).

Наиболее востребованные, часто запрашиваемые модели тягодутьевых машин:

  • вентиляторы вдн 6,3, вдн 10; вдн 12,5
  • дымососы дн 6,3; дн 9; дн 10; дн 12,5Д

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
