Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Технические параметры КВП 50-30
| Условное обозначение | Испол. колеса | Типоразмер двигателя | Мощность, кВт | Частота, об/мин. | Производительность, м3/час | Давление полное, Па | Масса без двиг, кг |
| КВП 50-30 | 01 | АИР63В4 | 0,37 | 1500 | 790 | 145 | 33,9 |
| АИР71А4 | 0,55 | 1500 | 920 | 150 | |||
| АИР71А2 | 0,75 | 3000 | 1400 | 510 | |||
| АИР71В2 | 1,1 | 3000 | 1710 | 590 | |||
| 02 | АИР71В4 | 0,75 | 1500 | 2600 | 390 | 45,6 | |
| АИР80МА2 | 1,1 | 1500 | 3000 | 420 | |||
| АИР90 L2 | 3,0 | 3000 | 3400 | 810 |
Общие сведения

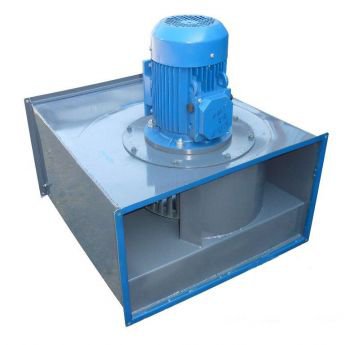

Вентиляторы КВП 50-30 представляют собой экономичное решение центробежных вентиляторов в закрытом исполнении:
- низкого и среднего давления;
- одностороннего всасывания;
- корпус прямоугольный неповоротный.
ТУ 4861-007-57375659-2003; ТУ 4861-025-57375659-2006.
Исполнение вентиляторов по назначению и материалам:
- общего назначения;
- коррозионно-стойкие из нержавеющей стали;
- взрывозащищенные из разнородных металлов и алюминиевых сплавов.
Габаритные размеры КВП 50-30
| № | H | A | A 1 | A 2 | A 3 | A 4 | B 1 | B 2 |
| КВП 40-20 | 434 | 502 | 440 | 240 | 198 | 398 | 220 | 420 |
| КВП 50-25 | 508 | 562 | 540 | 290 | 248 | 498 | 270 | 520 |
| КВП 50-30 | 558 | 562 | 540 | 340 | 298 | 498 | 320 | 520 |
| КВП 60-30 | 662 | 647 | 640 | 340 | 298 | 598 | 322 | 622 |
| КВП 60-35 | 701 | 647 | 640 | 390 | 348 | 598 | 372 | 622 |
| КВП 70-40 | 720 | 830 | 740 | 440 | 398 | 698 | 420 | 720 |
| КВП 80-50 | 860 | 775 | 790 | 485 | 445 | 750 | 465 | 770 |
| КВП 90-50 | 1080 | 920 | 980 | 610 | 550 | 920 | 580 | 950 |
Аэродинамические характеристики КВП 50-30
|
|
|
| Исполнение 1 | Исполнение 2 |
Описание вентилятора КВП 50-30
Вентилятор КВП 50-30 - это наиболее распространенный тип в системах вентиляции и кондиционирования. Этот тип вентиляторов устанавливается внутрь воздуховода или в разрыв воздуховода и прокачивает по нему воздух. Существует множество подтипов канальных вентиляторов, основное деление происходит по форме воздуховода: канальные вентиляторы бывают для круглых каналов и для прямоугольных каналов. Характерная особенность канальных вентиляторов - это высокая точность балансировки, обеспечивающая низкий уровень шума и вибраций, а следовательно существенно увеличивающая их срок службы. Канальные вентиляторы КВП 50-30 - это компактные системы климатотехники, которые используются в вентиляционных системах и выполняют соответствующую функцию. Скорость всех канальных вентиляторов может регулироваться понижением напряжения от 100 до 0%. Это достигается использованием бесступенчатого тиристора, или 5-ти ступенчатого трансформатора. Корпус всех прямоугольных канальных вентиляторов изготовлен из стального оцинкованного листа.
Прямоугольные канальные вентиляторы КВП 50-30 - предназначены для установки непосредственно в вентиляционную сеть (проточную часть) круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок и, как правило снабжаются встроенными устройствами автоматического регулирования. Вентилятор КВП 50-30 может быть осевым, многолопостным или радиальным, с лопатками загнутыми как вперед так и назад, одностороннего или двухстороннего всасывания. Корпус канальных вентиляторов КВП 50-30 изготавливаются из гальванизированной стали. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.
Характеристики
| Бренд | Россия |
-
