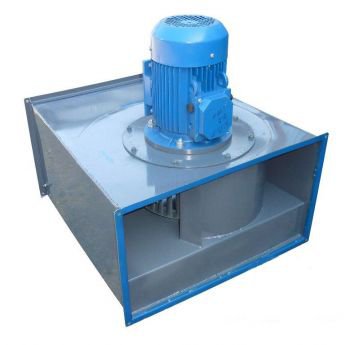

Вентилятор КВП 80-50 канальный прямоугольный

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Технические параметры КВП 80-50

Условное обозначение	Испол. колеса	Типоразмер двигателя	Мощность, кВт	Частота, об/мин.	Производительность, м3/час	Давление, Па	Масса без двиг, кг
КВП 80-50	01	АИР71В6	0,55	1000	3000	200	50,0
		АИР71А4	0,55	1500	2600	300
		АИР80МА6	0,75	1000	3100	210
		АИР71В4	0,75	1500	3000	410
		АИР80МА2	1,1	1500	4100	440
		АИР100 S2	4,0	3000	5800	1300
КВП 80-50	02	АИР80МВ6	1,1	1000	2200	580	102,0
		АИР90 L 6	1,5	1000	4000	610
		АИР100 L6	2,2	1000	5800	660
		АИР90 L 4	2,2	1500	4000	1000
		АИР100 S4	3,0	1500	4800	1100
		АИР100 L 4	4,0	1500	4900	1300
		АИРМ112МА4	5,5	1500	6200	1400
		АИРМ112 S 4	7,5	1500	8700	1600

Общие сведения

Вентиляторы КВП 80-50 представляют собой экономичное решение центробежных вентиляторов в закрытом исполнении:

низкого и среднего давления;
одностороннего всасывания;
корпус прямоугольный неповоротный.

ТУ 4861-007-57375659-2003; ТУ 4861-025-57375659-2006.

Исполнение вентиляторов по назначению и материалам:

общего назначения;
коррозионно-стойкие из нержавеющей стали;
взрывозащищенные из разнородных металлов и алюминиевых сплавов.

Габаритные размеры КВП 80-50

№	H	A	A 1	A 2	A 3	A 4	B 1	B 2
КВП 40-20	434	502	440	240	198	398	220	420
КВП 50-25	508	562	540	290	248	498	270	520
КВП 50-30	558	562	540	340	298	498	320	520
КВП 60-30	662	647	640	340	298	598	322	622
КВП 60-35	701	647	640	390	348	598	372	622
КВП 70-40	720	830	740	440	398	698	420	720
КВП 80-50	860	775	790	485	445	750	465	770
КВП 90-50	1080	920	980	610	550	920	580	950

Аэродинамические характеристики КВП 80-50


Исполнение 1	Исполнение 2

Описание вентилятора КВП 80-50

Вентилятор КВП 80-50 - это наиболее распространенный тип в системах вентиляции и кондиционирования. Этот тип вентиляторов устанавливается внутрь воздуховода или в разрыв воздуховода и прокачивает по нему воздух. Существует множество подтипов канальных вентиляторов, основное деление происходит по форме воздуховода: канальные вентиляторы бывают для круглых каналов и для прямоугольных каналов. Характерная особенность канальных вентиляторов - это высокая точность балансировки, обеспечивающая низкий уровень шума и вибраций, а следовательно существенно увеличивающая их срок службы. Канальные вентиляторы КВП 80-50 - это компактные системы климатотехники, которые используются в вентиляционных системах и выполняют соответствующую функцию. Скорость всех канальных вентиляторов может регулироваться понижением напряжения от 100 до 0%. Это достигается использованием бесступенчатого тиристора, или 5-ти ступенчатого трансформатора. Корпус всех прямоугольных канальных вентиляторов изготовлен из стального оцинкованного листа.

Прямоугольные канальные вентиляторы КВП 80-50 - предназначены для установки непосредственно в вентиляционную сеть (проточную часть) круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок и, как правило снабжаются встроенными устройствами автоматического регулирования. Вентилятор КВП 80-50 может быть осевым, многолопостным или радиальным, с лопатками загнутыми как вперед так и назад, одностороннего или двухстороннего всасывания. Корпус канальных вентиляторов КВП 80-50 изготавливаются из гальванизированной стали. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Характеристики

Бренд

Россия
