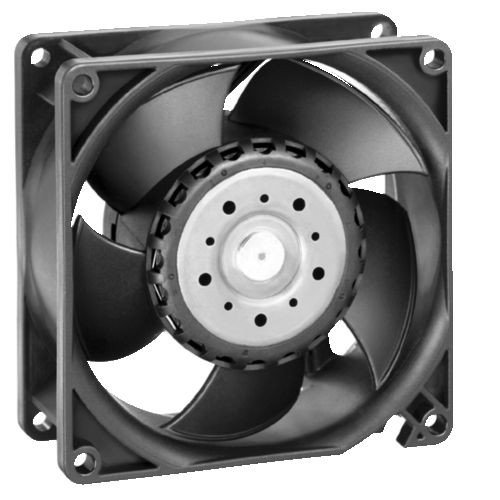

Вентилятор Ebmpapst 3214JN 92x92x38мм DC осевой

Артикул: 3214JN
В наличии
3 702,92 Р

92x92x38

3214JN 92x92x38мм  DC бесшумная работа и длительный срок службы

pdf Компактные вентиляторы DC и AC 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информаци

  • Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды;
  • Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора;
  • Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов;
  • Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты;
  • Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.

Высокая производительность при среднем давлении

  • Вентиляторы постоянного тока с двигателями с внешним ротором и электронной коммутацией. Электроника коммутации интегрировано в корпус статора;
  • Новое техническое решение рабочего колеса с утолщениями на концах лопастей;
  • Компактная конструкция с высокой удельной мощностью;
  • Имеют электронную защиту от смены полярности, блокировки и перегрузки;
  • «Крутая» кривая давления и низкий уровень шума;
  • Вариант исполнения VarioPro: гибкое программное обеспечение позволяет реализовать решения под заказ в соответствии с Вашими требованиями;
  • Вентилятор изготовлен из пластмассы, армированной стекловолокном. Корпус из РВТР пластика, рабочее колесо – из РА (полиамид);
  • Нагнетание производится через распорки. Направление вращения – по часовой стрелке, если смотреть на ротор;
  • К сети подключается двумя проводами AWG 24, TR 64;
  • Зачищенные и залуженные контакты.

Рабочие параметры Ebmpapst 3214JN 92x92x38мм стоимость

Вентилятор 3214JN 92x92x38мм продажи

Габаритные размеры и график производительности

EBMPAPST 3214JN 92x92x38мм прайсы

Общее описание вентиляторов Ebmpapst серии 3214JN 92x92x38мм

Осевые DC - Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы DC - На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа - Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита - Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Долговечность и бесшумная работа - вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора DC постоянного тока
Тип размер [мм-мм-мм] 92x92x38
Материал Пластик
Подключение Кабель питания AWG 24
Подшипники Шарикоподшипник (Ball)
Производительность [м3/ч] 130
Вес [г] 240
Напряжение [В] 24
Частота вращения [об/мин] 6000
Частота вращения [rpm] 6000
Степень защиты IP 20
Мощность [кВт] 0.008
Мощность [W] 8
Давление [Pa] 180
Производительность [CFM] 76.47
Уровень шума [dB/A] 51
Завод изготовитель Ebmpapst
Вес [кг] 0.24
