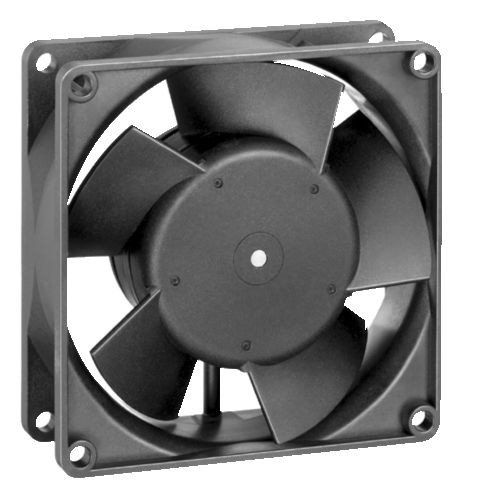

Вентилятор Ebmpapst 3314-140 92x92x32 - компактный

Артикул: 3314-140
В наличии
5 520

3314-140 замена и аналоги

Описание Ebmpapst 3314-140 92x92x32) DC

pdf Техническое описание 3314-140 - EN
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English
  • Вентиляторы постоянного тока с двигателями с внешним ротором и электронной коммутацией. Электроника коммутации интегрировано в корпус статора;
  • Новое техническое решение рабочего колеса с утолщениями на концах лопастей;
  • Компактная конструкция с высокой удельной мощностью;
  • Имеют электронную защиту от смены полярности, блокировки и перегрузки;
  • «Крутая» кривая давления и низкий уровень шума;
  • Вариант исполнения VarioPro: гибкое программное обеспечение позволяет реализовать решения под заказ в соответствии с Вашими требованиями;
  • Вентилятор изготовлен из пластмассы, армированной стекловолокном. Корпус из РВТРпластика, рабочее колесо – из РА (полиамид);
  • Нагнетание производится через распорки. Направление вращения – по часовой стрелке, если смотреть на ротор;
  • К сети подключается двумя проводами AWG 24, TR 64;
  • Зачищенные и залуженные контакты.

Рабочие параметры Ebmpapst 3314-140 92x92x32) стоимость

Компактный 3314-140 92x92x32) купить

Габаритные размеры и график производительности

Вентилятор 3314-140 92x92x32) цена

Общее описание вентиляторов Ebmpapst серии 3314-140 92x92x32

Осевые DC - Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы DC - На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа - Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита - Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Долговечность и бесшумная работа - вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора [AC/DC] DC постоянного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 92x92x32
Материал Пластик
Подключение Кабель питания AWG 24
Подшипники Шарикоподшипник (Ball)
Производительность [CFM] 50
Уровень шума [dB/A] 40
Бренд Ebmpapst
Вес [кг] 0.19
Производительность [м3/ч] 85
Вес [г] 190
Питание [В] 24
Частота вращения [об/мин] 3200
Частота вращения [rpm] 3200
Мощность [кВт] 0.003
Мощность [W] 3
Давление [Pa] 64
