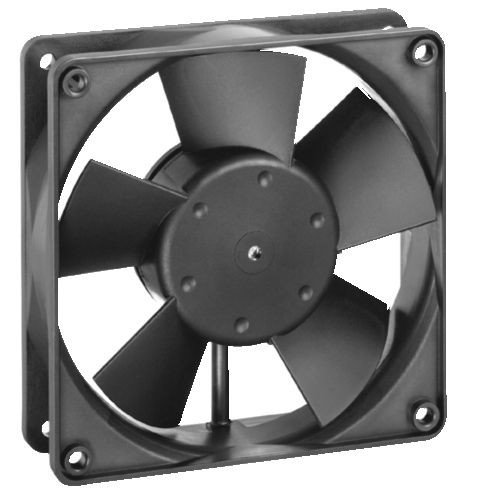

Вентилятор Ebmpapst 4314 119x119x32мм осевой

Артикул: 4314
В наличии
3 184,20 Р

119x119x32

4314 119x119x32 DC бесшумная работа и длительный срок службы

pdf Компактные вентиляторы постоянного и переменного тока 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информация

  • Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды.
  • Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора.
  • Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов.
  • Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты.
  • Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.

Высокая производительность при среднем давлении

Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
Подключение к питанию через двужильный AWG 22, TR 64 провод. Провод имеет зачищенные и залуженные концы.

Рабочие параметры Ebmpapst 4314 119x119x32 стоимость

Тип Произво-
дительность
3/час)
Давление
(CFM)
Номи-
нальное
питание
(вольт)
Диапазон
питания
(вольт)
Мощность
потребления
(ватт)
Скорость
вращения
Уровень
шума
(Дб)
Тип
подши-
пника*
Диапазон
рабочих
температур
(°С)
Время жизни (час)
T=40°C T=max
4312GL 95 55.9 12 6...15 1.2 1550 30 S -20...+75 80000 35000
4312L 95 55.9 12 6...15 1.2 1550 30 K -20...+75 80000 35000
4312GM 140 82.4 12 6...15 2.6 2300 39 S -20...+75 70000 30000
4312M 140 82.4 12 6...15 2.6 2300 39 K -20...+75 70000 30000
4312G 170 100.4 12 6...15 5.0 2800 45 S -20...+75 62500 27500
4312 170 100.4 12 6...15 5.0 2800 45 K -20...+75 62500 27500
4312-143 180 105.9 12 6...15 5.8 3000 47 K -20...+75 57500 25000
4312-179 204 120.1 12 6...13.2 8.5 3400 51 K -20...+75 47500 20000
4314L 95 55.9 24 12...28 1.2 1550 30 K -20...+75 80000 35000
4314M 140 82.4 24 12...28 2.6 2300 39 K -20...+75 70000 30000
4314G 170 100.4 24 12...28 5.0 2800 45 S -20...+75 62500 27500
4314 170 100.4 24 12...28 5.0 2800 45 K -20...+75 62500 27500
4314-147 180 105.9 24 12...28 5.8 3000 47 K -20...+75 57500 25000
4314-180 204 120.1 24 12...26.5 8.5 3400 51 K -20...+75 47500 20000
4318M 140 82.4 48 36...56 2.6 2300 39 K -20...+75 70000 30000
4318G 170 100.4 48 36...53 5.0 2800 45 S -20...+75 62500 27500
4318 170 100.4 48 36...53 5.0 2800 45 K -20...+75 62500 27500

VARIOFAN

Тип Произво-
дительность
3/час)
Давление
(CFM)
Номи-
нальное
питание
(вольт)
Диапазон
питания
(вольт)
Мощность
потребления
(ватт)
Скорость
вращения
Уровень
шума
(Дб)
Тип
подши-
пника*
Диапазон
рабочих
температур
(°С)
Время жизни (час)
T=40°C T=max
4312MV 68
140
40
82.4
12 8...15 1.5
3.0
1150
2300
22
39
K -20...+65 70000 40000
4312V 85
170
50
100.0
12 8...13.2 2.4
5.5
1400
2800
29
45
K -20...+65 65000 35000
4314V 85
170
50
100.0
24 21...27 3.0
5.4
1400
2800
29
45
K -20...+65 65000 35000
4318V 61
170
35.9
100.0
48 40...53 2.6
5.4
1000
2800
21
45
K -20...+65 65000 35000

* ПРИМЕЧАНИЕ. В таблицах обозначены: буквой S – подшипники скольжения, а буквой К – подшипники качения.

Габаритные размеры и график производительности

Компактный  4314 119x119x32 купить

Общее описание вентиляторов Ebmpapst серии 4314 119x119x32

Осевые

Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы

На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа

Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита

Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Длительный срок службы

Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора DC постоянного тока
Тип размер [мм-мм-мм] 119x119x32
Подключение Кабель питания AWG 22
Подшипники Шарикоподшипник (Ball)
Производительность [м3/ч] 170
Вес [г] 220
Напряжение [В] 24
Частота вращения [об/мин] 2800
Частота вращения [rpm] 2800
Степень защиты IP 20/IP 54
Мощность [кВт] 0.005
Мощность [W] 5
Давление [Pa] 70
Производительность [CFM] 100
Уровень шума [dB/A] 45
Завод изготовитель Ebmpapst
Вес [кг] 0.22
