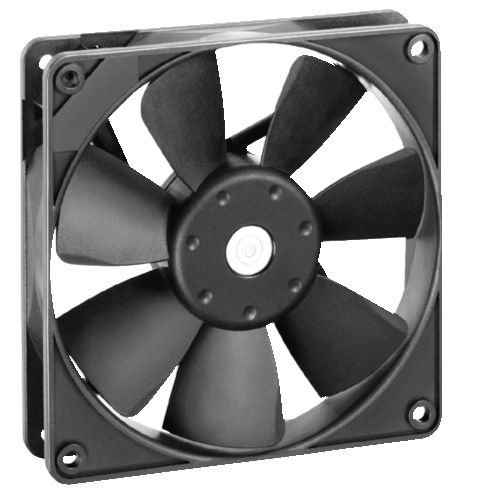

Вентилятор Ebmpapst 4412FG 119x119x25 - компактный

Артикул: 4412FG
В наличии
5 405

119x119x25

4412FG 119x119x25  DC бесшумная работа и длительный срок службы

pdf Компактные вентиляторы постоянного и переменного тока 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информация

  • Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды.
  • Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора.
  • Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов.
  • Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты.
  • Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.

Высокая производительность при среднем давлении

Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.

Рабочие параметры Ebmpapst 4412FG 119x119x25 стоимость

Тип Произво-
дительность
3/час)
Давление
(CFM)
Номи-
нальное
питание
(вольт)
Диапазон
питания
(вольт)
Мощность
потребления
(ватт)
Скорость
вращения
Уровень
шума
(Дб)
Тип
подши-
пника*
Диапазон
рабочих
температур
(°С)
Время жизни (час)
T=40°C T=max
4412FGL 94 55.3 12 7...14 1.25 1600 26 S -20...+75 80000 35000
4412FGML 114 67.1 12 7...12.6 2.0 1950 32 S -20...+75 72000 32500
4412FGM 140 82.4 12 7...12.6 3.2 2400 38 S -20...+75 70000 30000
4412FM 140 82.4 12 7...12.6 3.2 2400 38 K -20...+75 70000 30000
4412F 170 100.1 12 8...12.6 5.3 2900 43 K -20...+60 60000 37500
4414FL 94 55.3 24 18...28 1.0 1600 26 K -20...+75 60000 35000
4414FM 140 82.4 24 12...28 3.2 2400 38 K -20...+75 60000 37500
4414FG 170 100.1 24 12...28 2900 43 S -20...+75 62500 27500
4414F 170 100.1 24 12...28 5.0 2900 43 K -20...+60 60000 37500
4418F 170 100.1 48 12...28 5.5 2900 43 K -20...+60 60000 37500

* ПРИМЕЧАНИЕ. В таблице обозначены: буквой S – подшипники скольжения, а буквой К – подшипники качения.

Габаритные размеры и график производительности

Осевой 4412FG 119x119x25 доставка

Общее описание вентиляторов Ebmpapst серии 4412FG 119x119x25

Осевые

Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы

На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа

Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита

Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Длительный срок службы

Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора [AC/DC] DC постоянного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 119x119x25
Материал Пластик
Подключение Кабель питания AWG 24
Подшипники Скольжения (Sleeve)
Производительность [CFM] 100
Уровень шума [dB/A] 43
Бренд Ebmpapst
Вес [кг] 0.175
Производительность [м3/ч] 170
Вес [г] 175
Питание [В] 12
Частота вращения [об/мин] 2900
Частота вращения [rpm] 2900
Мощность [кВт] 0.0053
Мощность [W] 5.3
Давление [Pa] 55
