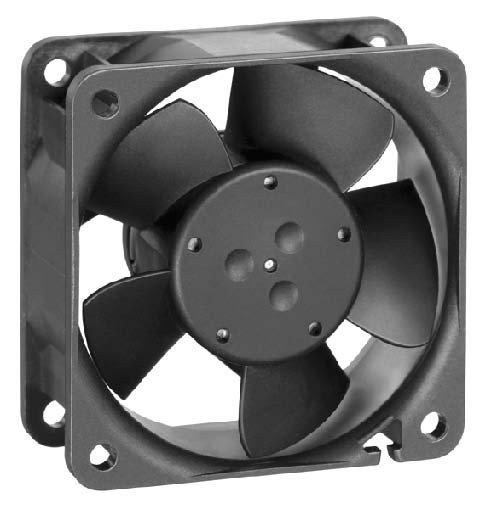

Вентилятор Ebmpapst 614NHH 60x60x25 - компактный

Артикул: 614NHH
В наличии
4 830

60x60x25 614NHH

614NHH (60x60x25) DC бесшумная работа и длительный срок службы

pdf Тех описание Ebmpapst 614NHH
pdf Компактные вентиляторы 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Вентиляторы Ebmpapst 614NHH постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.

Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.

Подключение к питанию через двужильный AWG 22-24, TR 64 провод. Провод имеет зачищенные и залуженные концы

Рабочие параметры Ebmpapst 614NHH (60x60x25)

Тип 614NHH
Номинальное напряжение VAC 24
Скорость вращения min-1 6850
Входная мощность W 2,9
Мин. темп. окр. среды °C -20
Макс. темп. окр. среды °C 70
Производительность m3/h 56
Уровень шума dB (A) 41

Характеристики и описание

Размеры 60x60x25 mm
Материал корпуса Пластик PBTP
Материал лопастей Пластик PBT
Подключение кабель AWG22. TR64
Время работы при 40 °C 60000 часов
Время работы макс °C 30000 часов
Устройство подшипников электродвигателя Шарикоподшипник
Масса 0,066 кг
Защита от смены полярности и заклинивания

Габаритные размеры Ebmpapst 614NHH

Габаритные размеры Ebmpapst 614NHH

График производительности 614NHH

График производительности 614NHH

Общее описание вентиляторов Ebmpapst серии 614NHH (60x60x25)

Осевые - поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы - на первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа - аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита - компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Характеристики

Тип вентилятора [AC/DC] DC постоянного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 60x60x25
Материал Пластик
Подключение Кабель питания AWG 22
Подшипники Шарикоподшипник (Ball)
Производительность [CFM] 32.9
Уровень шума [dB/A] 41
Бренд Ebmpapst
Вес [кг] 0.066
Производительность [м3/ч] 56
Вес [г] 66
Питание [В] 24
Частота вращения [об/мин] 6850
Частота вращения [rpm] 6850
Мощность [кВт] 0.0029
Мощность [W] 2.9
Давление [Pa] 110
