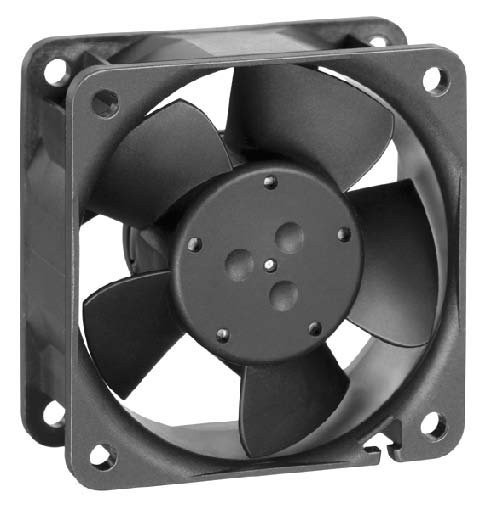

Вентилятор Ebmpapst 614NM 60x60x25 - компактный

Артикул: 614NM
В наличии
4 370

60x60x25

614NM (60x60x25) DC бесшумная работа и длительный срок службы

pdf Компактные вентиляторы постоянного и переменного тока 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информация

  • Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды.
  • Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора.
  • Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов.
  • Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты.
  • Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.

Высокая производительность при среднем давлении


Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки PTC-резистором.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CW слежении за ротором.
Подключение к питанию через двужильный AWG 22, TR 64 провод. Провод имеет зачищенные и залуженные концы.

Рабочие параметры Ebmpapst 614NM (60x60x25)

Тип Произво-
дительность
3/час)
Давление
(CFM)
Номи-
нальное
питание
(вольт)
Диапазон
питания
(вольт)
Мощность
потребления
(ватт)
Скорость
вращения
Уровень
шума
(Дб)
Тип
подши-
пника*
Диапазон
рабочих
температур
(°С)
Время жизни (час)
T=40°C T=max
612NGL 21 14.7 12 8...15 0.6 3000 16 K -20...+70 80000 40000
612NL 21 12.42 12 8...15 0.6 2500 16 K -20...+70 80000 40000
612NGML 25 14.7 12 8...15 0.9 3000 19 S -20...+70 80000 40000
612NML 25 14.7 12 8...15 0.8 3000 19 K -20...+70 80000 40000
612NGM 35 20.6 12 8...15 1.3 4100 28 S -20...+70 80000 40000
612NM 35 20.6 12 8...15 1.1 4100 28 K -20...+70 80000 40000
612NN 42 24.7 12 8...15 1.6 5100 28 K -20...+70 70000 35000
612NH 46 27.1 12 8...15 2.0 5600 38 K -20...+70 70000 35000
614NL 21 12.4 24 18...28 0.9 2500 16 K -20...+70 80000 40000
614NGML 25 14.7 24 18...28 1.2 3000 19 S -20...+70 80000 40000
614NML 25 14.7 24 18...28 1.0 3000 19 K -20...+70 80000 40000
614NGM 35 20.6 24 18...28 1.7 4100 28 S -20...+70 80000 40000
614NM 35 20.6 24 18...28 1.4 4100 28 K -20...+70 80000 40000
614NN 42 24.7 24 18...28 1.8 5100 35 K -20...+70 70000 35000
614NH 46 27.1 24 18...26 2.1 5600 38 K -20...+70 70000 35000
614NHH 56 33.0 24 18...26 3.0 6850 43 K -20...+70 60000 30000
614NGM 35 20.6 24 8...15 1.3 4100 28 S -20...+70 80000 40000
618NN 42 24.7 48 36...56 2.1 5100 35 K -20...+65 70000 40000

* ПРИМЕЧАНИЕ. В таблице обозначены: буквой S – подшипники скольжения, а буквой К – подшипники качения.

Габаритные размеры и график производительности

Компактный 614NM (60x60x25) сертификаты

Вентилятор 614NM (60x60x25) схемы

Общее описание вентиляторов Ebmpapst серии 614NM (60x60x25)

Осевые

Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы

На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа

Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита

Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Длительный срок службы

Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора [AC/DC] DC постоянного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 60x60x25
Материал Пластик
Подключение Кабель питания AWG 22
Подшипники Шарикоподшипник (Ball)
Производительность [CFM] 20.6
Уровень шума [dB/A] 28
Бренд Ebmpapst
Вес [кг] 0.066
Производительность [м3/ч] 35
Вес [г] 66
Питание [В] 24
Частота вращения [об/мин] 4100
Частота вращения [rpm] 4100
Мощность [кВт] 0.0014
Мощность [W] 1.4
Давление [Pa] 43

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
