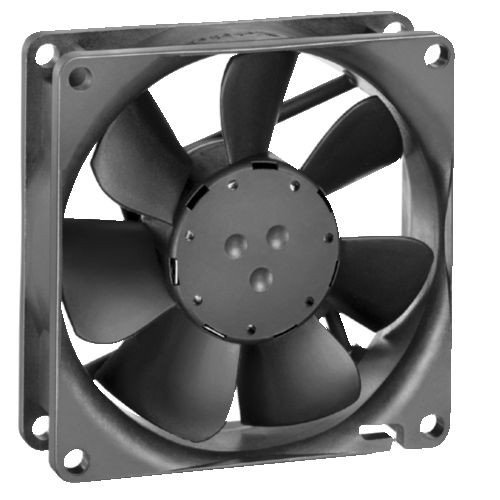

Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.
МОДЕЛИ ВЕНТИЛЯТОРОВ И ПАРАМЕТРЫ:
| Тип | Произво- дительность (м3/час) |
Давление (CFM) |
Номи- нальное питание (вольт) |
Диапазон питания (вольт) |
Мощность потребления (ватт) |
Скорость вращения |
Уровень шума (Дб) |
Тип подши- пника* |
Диапазон рабочих температур (°С) |
Время жизни (час) | |
| T=40°C | T=max | ||||||||||
| 8412NGL | 33 | 19.4 | 12 | 8...15 | 0.6 | 1500 | 12 | S | -20...+70 | 80000 | 40000 |
| 8412NL | 33 | 19.4 | 12 | 8...15 | 0.6 | 1500 | 17 | K | -20...+70 | 80000 | 40000 |
| 8412NGML | 45 | 26.5 | 12 | 8...15 | 0.9 | 2050 | 19 | S | -20...+70 | 80000 | 40000 |
| 8412NML | 45 | 26.5 | 12 | 8...15 | 0.9 | 2050 | 21 | K | -20...+70 | 80000 | 40000 |
| 8412NGM | 58 | 34.1 | 12 | 8...15 | 1.3 | 2600 | 26 | S | -20...+70 | 80000 | 40000 |
| 8412NM | 58 | 34.1 | 12 | 8...15 | 1.3 | 2600 | 27 | K | -20...+70 | 80000 | 40000 |
| 8412NG | 69 | 40.6 | 12 | 8...15 | 2.0 | 3100 | 32 | S | -20...+70 | 70000 | 35000 |
| 8412N | 69 | 40.6 | 12 | 8...15 | 2.0 | 3100 | 32 | K | -20...+70 | 70000 | 35000 |
| 8412NH | 79 | 46.5 | 12 | 8...13.2 | 2.2 | 3600 | 37 | K | -20...+70 | 70000 | 35000 |
| 8414NGL | 33 | 19.4 | 24 | 18...28 | 0.7 | 1500 | 12 | S | -20...+70 | 80000 | 40000 |
| 8414NL | 33 | 19.4 | 24 | 18...28 | 0.7 | 1500 | 17 | K | -20...+70 | 80000 | 40000 |
| 8414NGML | 45 | 26.5 | 24 | 18...28 | 1.1 | 2050 | 19 | S | -20...+70 | 80000 | 40000 |
| 8414NML | 45 | 26.5 | 24 | 18...28 | 1.1 | 2050 | 21 | K | -20...+70 | 80000 | 40000 |
| 8414NGM | 58 | 34.1 | 24 | 18...28 | 1.4 | 2600 | 26 | S | -20...+70 | 80000 | 40000 |
| 8414NM | 58 | 34.1 | 24 | 18...28 | 1.4 | 2600 | 27 | K | -20...+70 | 80000 | 40000 |
| 8414NG | 69 | 40.6 | 24 | 18...28 | 2.0 | 3100 | 32 | S | -20...+70 | 70000 | 35000 |
| 8414N | 69 | 40.6 | 24 | 18...28 | 2.0 | 3100 | 32 | K | -20...+70 | 70000 | 35000 |
| 8414NH | 79 | 46.5 | 24 | 18...26 | 2.4 | 3600 | 37 | K | -20...+70 | 70000 | 35000 |
VARIOFAN
| Тип | Произво- дительность (м3/час) |
Давление (CFM) |
Номи- нальное питание (вольт) |
Диапазон питания (вольт) |
Мощность потребления (ватт) |
Скорость вращения |
Уровень шума (Дб) |
Тип подши- пника* |
Диапазон рабочих температур (°С) |
Время жизни (час) | |
| T=40°C | T=max | ||||||||||
| 8414NGLV | 20 33 |
11.8 19.4 |
12 | 10...14 | 0.9 1.1 |
900 1500 |
<10 br="">12 | S | -20...+70 | 80000 | 40000 |
| 8414NGMLV | 27 45 |
15.9 26.5 |
12 | 8...14 | 1.1 1.5 |
1200 2050 |
<10 br="">19 | S | -20...+70 | 80000 | 40000 |
| 8414NGMV | 35 58 |
20.6 34.1 |
12 | 8...14 | 1.4 2.0 |
1600 2600 |
<13 br="">26 | S | -20...+70 | 80000 | 35000 |
* ПРИМЕЧАНИЕ. В таблицах обозначены: буквой S – подшипники скольжения, а буквой К – подшипники качения.
Характеристики
| Тип вентилятора [AC/DC] | DC постоянного тока |
| Конструкция | Компактный |
| Тип размер [мм-мм-мм] | 80x80x25 |
| Материал | Пластик |
| Подключение | Кабель питания AWG 24 |
| Подшипники | Шарикоподшипник (Ball) |
| Производительность [CFM] | 34.12 |
| Уровень шума [dB/A] | 27 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.095 |
| Производительность [м3/ч] | 58 |
| Вес [г] | 95 |
| Питание [В] | 24 |
| Частота вращения [об/мин] | 2600 |
| Частота вращения [rpm] | 2600 |
| Мощность [кВт] | 0.0014 |
| Мощность [W] | 1.4 |
| Давление [Pa] | 25 |
-
