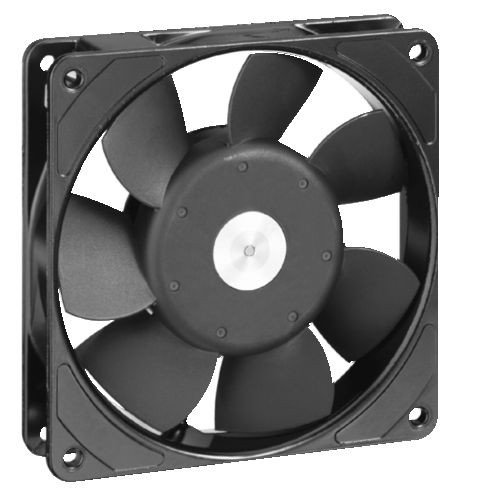

Вентилятор Ebmpapst 9906 119x119x25 AC - компактный

Артикул: 9906
В наличии
7 475

осевые компактные вентиляторы ebmpapst 119x119x25

9906 (119x119x25) AC бесшумная работа и длительный срок службы

pdf Компактные вентиляторы постоянного и переменного тока 2006 - Русский
pdf КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
pdf Компактные вентиляторы AC, EC, DC 2010 - English
pdf Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информация

  • Электродвигателями с расщепленными полюсами или конденсаторными асинхронными двигателями;
  • Длительный срок службы изделий;
  • Степень защиты IP 20, возможна IP 54;
  • Класс изоляции Е или F;
  • Вентиляторы с конденсаторными асинхронными двигателями с внешним ротором отличаются особо высоким КПД;
  • Почти все вентиляторы переменного тока защищены от перегрузки (например, при блокировке ротора) – либо по полному сопротивлению;

Высокая производительность при среднем давлении

Вентиляторы EBMPAPST 9906 переменного тока с двигателем с внутренним полем и внешним ротором. Входная защита от перегрузки.
Металлические кожух вентилятора и рабочее колесо.
Воздухозаборник, оснащенный направляющими. Управление вращением при CW слежении за ротором.
Подключение к питанию через 2 контактные площадки 2.8 x 0.5 мм.
Кожух вентилятора имеет контактную площадку для подключения заземляющего провода винтом M4x8.


Рабочие параметры 9906 (119x119x25) AC

Компактный 9906 (119x119x25) AC сертификаты

Габаритные размеры и график производительности

Вентилятор 9906 (119x119x25) AC схемы

Общее описание вентиляторов Ebmpapst серии 9906

Осевые

Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Бесшумная работа

Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита

Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Длительный срок службы

Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Компактный
Тип размер [мм-мм-мм] 119x119x25
Материал Алюминий/Пластик
Подключение Клеммная коробка
Подшипники Шарикоподшипник (Ball)
Производительность [CFM] 79.4
Уровень шума [dB/A] 42
Бренд Ebmpapst
Вес [кг] 0.325
Производительность [м3/ч] 135
Частота [Гц] 60
Вес [г] 320
Питание [В] 115
Частота вращения [об/мин] 2850
Частота вращения [rpm] 2850
Мощность [кВт] 0.012
Мощность [W] 12
Давление [Pa] 43
