Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

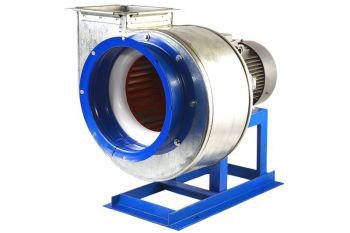

Описание ВЦ 14-46 №4
Аналогами вентилятора ВЦ 14-46 обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 280-46, ВР 15-45, ВР 300-45.
Вентиляторы центробежные ВЦ 14-46 №4 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Вентиляторы радиальные ВЦ 14-46 №4, среднего давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м, а также липких веществ и волокнистых материалов.
Общие сведения ВЦ 14-46 №4:
- вентиляторы среднего давления
- одностороннего всасывания
- назад загнутые лопатки
- корпус спиральный поворотный
- направление вращения - правое и левое.
Исполнение вентиляторов по назначению и материалам ВЦ 14-46 №4,0:
- общего назначения
- коррозионностойкие из нержавеющей стали
- взрывозащищенные из разнородных материалов и алюминиевых сплавов
- теплостойкие из углеродистой стали (до +200 °С)
- дымоудаления (перемещаемая дымовоздушная среда +400 °С; +600 °С)
Схема разворотов корпусов левого и правого вращений
Габаритные и присоединительные размеры ВЦ 14-46 №4
| Название вентилятора | A, мм | A1, мм | H, мм | H1, мм | L, мм | L max, мм | Б1, мм | Б2, мм | n2, мм | d2, мм | D1, мм | D2, мм | n1, мм | d1, мм |
| ВЦ 14-46№2,0 | 338 | 131 | 411 | 260 | 140 | 485 | 170 | 140 | 8 | 8 | 205 | 230 | 8 | 7 |
| ВЦ 14-46№2,5 | 478 | 165 | 503 | 320 | 157 | 488 | 200 | 175 | 8 | 8 | 255 | 280 | 8 | 7 |
| ВЦ 14-46№3,15 | 598 | 210 | 627 | 400 | 180 | 588 | 250 | 221 | 12 | 8 | 320 | 345 | 8 | 7 |
| ВЦ 14-46№4 | 738 | 261 | 777 | 500 | 209 | 699 | 310 | 280 | 12 | 8 | 405 | 430 | 8 | 7 |
| ВЦ 14-46№5 | 920 | 330 | 941 | 600 | 245 | 827 | 380 | 350 | 16 | 8 | 505 | 530 | 16 | 7 |
| ВЦ 14-46№6,3 | 1140 | 410 | 1039 | 720 | 290 | 938 | 470 | 441 | 20 | 8 | 635 | 660 | 16 | 9 |
Технические характеристики ВЦ 14-46 № 4
| Название вентилятора | Двигатель | Частота вращения рабочего колеса, n-1 | Параметры в рабочей зоне | Масса вентилятора, не более, кг (без двигателя) | Суммарный уровень звуковой мощности, ДБ | ||
| Мощность, кВт | Частота вращения вала, n-1 | Производительность, тыс. м3/час | Полное давление, Па | ||||
| ВЦ 14-46 №4,0 | 1,1 | 1000 | 930 | 2,2-4,06 | 520-560 | 39 | 87 |
| 1,5 | 1000 | 925 | 3,2-4,8 | 580-640 | |||
| 2,2 | 1000 | 930 | 4,6-6,4 | 620-680 | |||
| 3 | 1000 | 960 | 6,3-8,1 | 630-690 | |||
| 3 | 1500 | 1395 | 3,9-4,9 | 1205-1285 | 96 | ||
| 4 | 1500 | 1425 | 4,4-5,5 | 1300-1360 | |||
| 5,5 | 1500 | 1450 | 6,1-7,2 | 1450-1510 | |||
| 7,5 | 1500 | 1455 | 8,35-9,45 | 1510-1610 | |||
| 11 | 1500 | 1440 | 10,1-11,2 | 1580-1620 | |||
Аэродинамические характеристики ВЦ 14-46 №4
-
