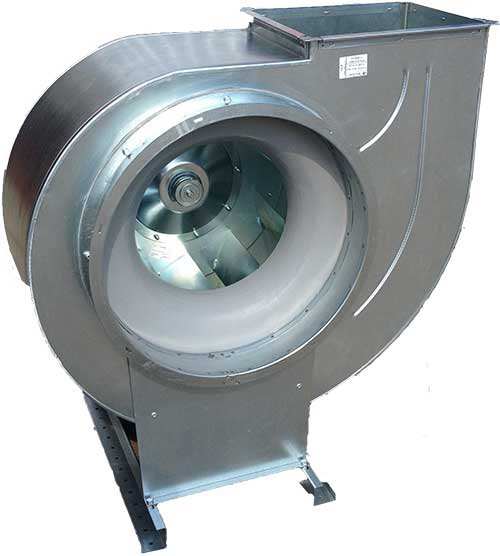

Вентилятор ВЦ 4-70 №3,15 низкого давления

В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.
pdf Каталог радиальных вентиляторов ВЦ 4-70

Описание  ВЦ 4-70 №3,15

Вентиляторы радиальные ВЦ 4-70 №3,15 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Вентиляторы низкого давления для обычных сред ВЦ 4-70 №3,15, предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м, а также липких веществ и волокнистых материалов.

Общие сведения ВЦ 4-70 №3,15:

  • вентиляторы низкого давления
  • одностороннего всасывания
  • количество лопаток 12
  • корпус спиральный поворотный
  • направление вращения - правое и левое

Исполнение вентиляторов по назначению и материалам:

  • общего назначения
  • коррозионностойкие из нержавеющей стали
  • взрывозащищенные из разнородных материалов и алюминиевых сплавов
  • теплостойкие из углеродистой стали (до +200 °С)
  • дымоудаления (перемещаемая дымовоздушная среда +400 °С; +600 °С)

Технические характеристики ВЦ 4-70 №3,15:

Название вентилятора Двигатель Частота вращения рабочего колеса, n-1 Параметры в рабочей зоне Масса вентилятора, не более, кг (без двигателя) Суммарный уровень звуковой мощности, ДБ
Мощность, кВт Частота вращения вала, n-1 Производительность, тыс.м3/час Полное давление, Па

Вентилятор ВЦ 4-70 №3,15

0,18 1500 1380 0,85-1,75 230-125 25 78
0,25 1500 1390 0,85-1,85 275-165
0,37 1500 1390 0,85-1,9 350-220
0,55 1500 1410 1,15-2,1 360-240
0,75 1500 1415 1,25-2,2 400-280
1,1 1500 1420 1,4-2,3 440-310
1,1 3000 2800 1,6-3,75 820-460 103
1,5 3000 2835 1,7-3,85 1190-660
2,2 3000 2820 1,65-3,95 1320-860
3 3000 2805 1,75-4,1 1580-990

Габаритные размеры  ВЦ 4-70 №3,15:

Радиальный вентилятор низкого давления ВЦ 4-70 № 3,15 цена

Название вентилятора A, мм A1, мм H, мм H1, мм L, мм L max, мм Б1, мм Б2, мм n2, мм d2, мм D1, мм D2, мм n1, мм d1, мм
 ВЦ 4-70 № 2,5 478 165 503 320 157 488 200 175 8 8 255 280 8 7
 ВЦ 4-70 №3,15 598 210 627 400 180 588 250 221 12 8 320 345 8 7
ВЦ 4-70 №4 738 261 777 500 209 699 310 280 12 8 405 430 8 7
ВЦ 4-70 №5 920 330 941 600 245 827 380 350 16 8 505 530 16 7
ВЦ 4-70 №6,3 1140 410 1039 720 290 938 470 441 20 8 635 660 16 9

Аэродинамические характеристики ВЦ 4-70 №3,15:

Радиальный вентилятор низкого давления ВЦ 4-70 № 3,15 стоимость

Радиальный вентилятор низкого давления ВЦ 4-70 № 3,15 доставка


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
