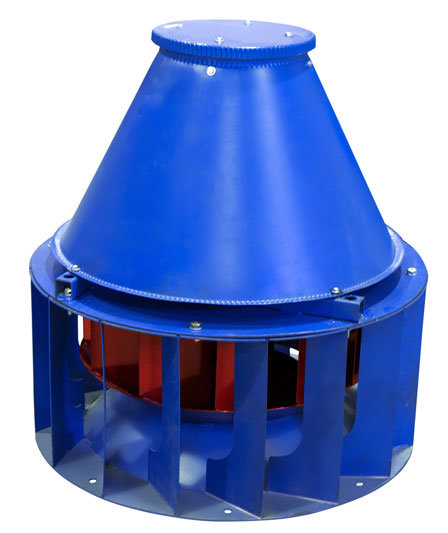

Вентилятор ВКР №9 крышный

Каталог вентиляторов ВКР №9 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• ТУ 4861-003-85589750
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 13 (№3,15-8) и 12 (№10-12,5)
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКР активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей, включая дымоудаление. Исключается использование ВКР с установками, нагревающими воздух до предельно допустимой температуры, воспламеняющей взрывоопасные компоненты.

По своим техническим характеристикам вентиляторы крышные рассчитаны на эксплуатацию в климатических условиях У и Т, 2-й и 3-й категорий размещения. При создании условий для защиты его электродвигателя от внешних воздействий допустима эксплуатация крышных вентиляторов ВКР в условиях У1.

Условия эксплуатации

ВО 06-300 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Основные варианты изготовления

В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:

Конструктивные особенности и варианты исполнения ВКР №9

Вентилятор крышный радиальный низкого давления ВКР характеризуется односторонним всасыванием. В конструкцию его рабочего колеса входит 12-13 лопаток обратно загнутого типа (для разных типоразмеров). Кроме основных элементов в комплектацию ВКР могут также входить клапаны, поддоны, стаканы. Последние защищают устройства от природных и механических воздействий, поскольку монтируются они на кровлях.

Данное устройство является основным компонентом вытяжной вентиляции в сооружении, выполняет горизонтальный выброс воздуха. Радиальный крышный вентилятор ВКР работает без использования сети воздуховодов, однако при высокой его производительности и создании необходимых условий возможно и его использование с сетью.

Вентиляторы крышные ВКР №9 устанавливаются на крыше зданий с любым наклоном и видом кровельного материала, благодаря продуманной комплектации. Конструктивно крышные вентиляторы состоят из корпуса, рабочего колеса и электродвигателя. Крышные вентиляторы работают в тяжёлых условиях и соответственным образом защищены от климатических осадков. Подбор крышных вентиляторов стоит начать с его технических характеристик и габаритных размеров вентиляторов крышных ВКР.
