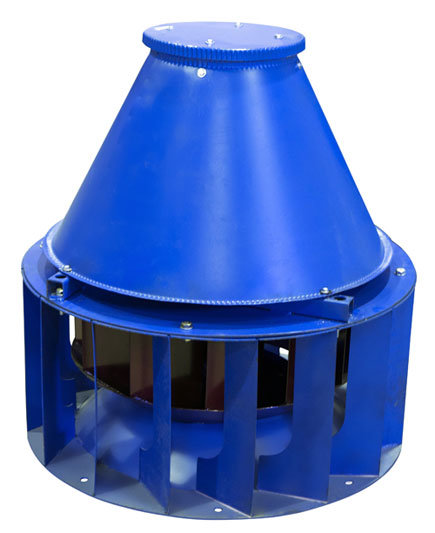

Вентилятор ВКРС №8 крышный

Артикул: ВКРС №8
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВКРC №8 крышный

Технические характеристики ВКРC №8

Вентилятор Число лопаток Частота вращения, об/мин Мощность эл-ля, кВт параметры в рабочей зоне Масса, кг
Производительность 10³ х м³/час Полное давление, Па
№8 6 4 1000 5,6-22,5 0-710 234
15 1500 8,75-33,0 0-1580 244
9 3 750 6,0-24,0 0-650 326
7,5 1000 6,5-26,25 0-740 240
22 1500 10,0-40,5 0-1720 326

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВКРC №8 (Размеры, аэродинамические и акустические параметры )

Общие сведения

  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток 6 и 9
  • Назад загнутые лопатки
  • Выброс потока в сторону
  • Вентиляторы ВКРС могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах зданий разного назначения или для решения определенных производственных и санитарно-технических задач. Исключением служит использование с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.

Рекомендуется использование вентиляторов крышных ВКРС в условиях умеренного либо тропического климата, 2-3 категории размещения, при температуре от -40 до +40-45 градусов.

Основные варианты изготовления

Вентиляторы ВКРС характеризуются хорошей аэродинамикой и довольно высокой производительностью. Производятся в разных модификациях, которые различаются не только типоразмерами, но и производительностью, мощностью, уровнем шума. В зависимости от назначения и предполагаемых условий эксплуатации крышных вентиляторов этого типа, они изготавливаются из различных материалов. По этому признаку осуществляется их основная классификация:

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Конструктивные особенности и варианты исполнения ВКРС №8

ВКРС – вентилятор крышный низкого давления с односторонним всасыванием. В разных модификациях его рабочее колесо содержит 6 или 9 обратно загнутых лопаток. От вентилятора ВКР эту модель отличает выброс потока воздуха в сторону.

Вентиляторы этого типа эксплуатируются без сети воздуховодов, устанавливаются на крышах зданий в специальном стакане, служащем для защиты вентилятора от любых внешних воздействий (прежде всего от атмосферных осадков). Стаканы, поддоны и клапаны входят в дополнительную комплектацию данного вентиляционного устройства.
