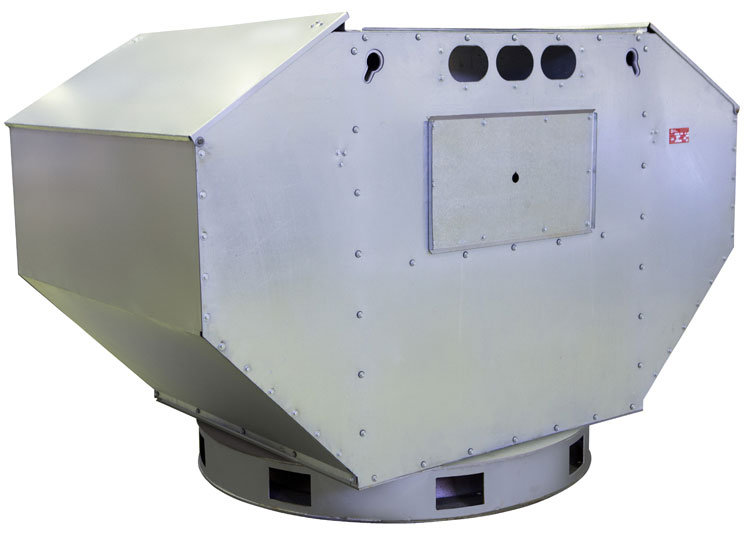

Вентилятор ВКРФ №10 крышный

Артикул: ВКРФ №10
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВКРФ №10 крышный

Технические характеристики ВКРФ №10

№ вентилятора Кол-во лопаток Частота вращения Производительность Полное давление, Масса, кг
103 х м3/час Па t=20 C°
№10 6 5,5*750 8-30 0-590 461
15*1000 12-41,2 0-1080 547
9 7,5*750 9-37 0-640 504
18,5*1000 11,2-47,5 0-1120 727

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВКРФ №10 (Размеры, аэродинамические и акустические параметры )

Общие сведения

  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток рабочего колеса 6 или 9
  • Назад загнутые лопатки
  • Выброс потока воздуха вверх («факельный выброс»)
  • Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
  • Вентиляторы ВКРФм могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКРФ применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ.

С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40-45 градусов, 2-3-я категории размещения.

Основные варианты изготовления

Классификация вентиляторов ВКРФ производится в зависимости от двух тесно связанных друг с другом факторов – назначения устройства и материалов его изготовления.

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

(К) К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

Р (В)

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Конструктивные особенности и варианты исполнения ВКРФ №10

Вентиляционные устройства ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны.

Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений.
