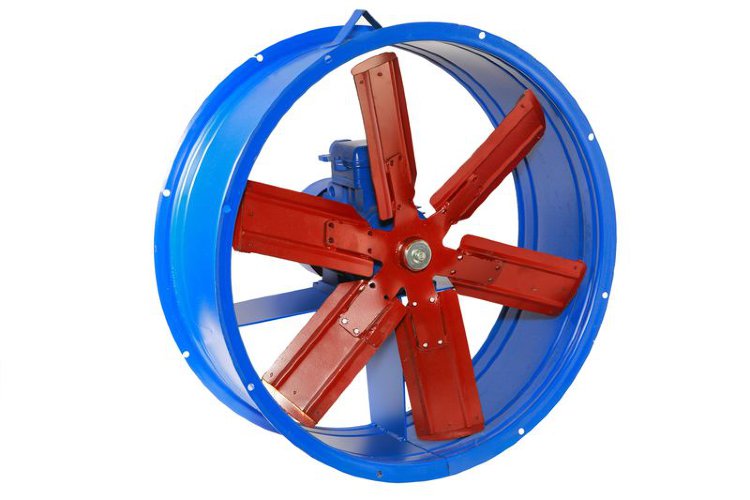

Вентилятор ВО 06-300 № 6,3 осевой

Артикул: ВО-06-300 № 6,3
В наличии
8 568

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВО 06-300 №6,3 осевой

Технические характеристики ВО 06-300 №6,3

№ вентилятора Типоразмер двигателя Мощность двигателя, кВт Частота вращения, мин-1 Производи-тельность 10, м/час Полное давление, Па Масса, кг
ВО 06-300 №6,3 АИР56В4 0,18 1500 1,3-1,75 42-36 11,5
ВО 06-300 №4 АИР56А4 0,12 1500 2,0-3,2 90-25 13,5
АИР63А4 0,25 1500 2,0-3,2 90-25 15,5
АИР71А2 0,75 3000 5,4-8,1 365-230 18,5
ВО 06-300 №5 АИР63В4 0,37 1500 4,8-7,1 128-62 20,5
АИР71А4 0,55 1500 4,8-7,1 128-62 22,5
ВО 06-300 №6,3 АИР80А4 1,1 1500 9,6-15,0 213-110 34,5
АИР80А6 0,75 1000 6,4-10,5 96-50 35
ВО 06-300 №8 4АМ80А6 0,75 920 13,9-18,3 121-81 60
4АМ100S4 3 1420 21,4-28,2 296-1293 75
ВО 06-300 №10 4АМ112МА6 3 950 28,0-36,9 207-136 105,5
ВО 06-300 №12,5 4АМ132S8 4 720 41,4-54,5 186-122 214,5

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВО 06-300 №6,3 (Размеры, аэродинамические и акустические параметры )

Общие сведения

  • ТУ 4861-002-85589750
  • Вентиляторы осевые, низкого давления, одностороннего всасывания
  • Количество лопаток:
    ВО 06-300 №8 - 3 шт.,
    ВО 06-300 №2,5; 3,15; 10; 12,5 - 5 шт.,
    ВО 06-300 №4; 5; 6,3 - 6 шт.

Назначение

Вентиляторы осевые ВО 06-300 №6,3 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.

Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.

Условия эксплуатации

ВО 06-300 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Основные варианты изготовления

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

В(В1)

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК3 (В2)

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Конструктивные особенности и варианты исполнения ВО 06-300 №6,3

ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену.

Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).

Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.

Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди др


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
