Вентилятор ВО 13-284 №10 осевые

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Технические характеристики ВО 13-284 №10

ВО 13-284 Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Произво- дительность, м³/с	Полное давление, Па	Масса, кг
4/15°-10	100L6	2,2	910	2,6-7,2	145-60	170
4/20°-10	100L6	2,2	910	3,7-8,5	165-90	170
4/25°-10	100L6	2,2	910	5,4-9,8	170-120	170
4/15°-10	100S4	3	1400	4,0-11,0	340-145	165
4/20°-10	112M4	5,5	1400	5,8-13,1	385-210	185
4/25°-10	132S4	7,5	1420	8,5-15,3	420-290	205
4/30°-10	132M4	11	1420	11,7-17,1	435-370	225
6/15°-10	100L6	2,2	910	3,0-7,6	190-70	170
6/20°-10	100L6	2,2	910	3,7-9,2	210-105	170
6/25°-10	112MA6	3	910	5,4-10,5	230-140	185
6/15°-10	112M4	5,5	1400	4,6-11,7	450-170	185
6/20°-10	132S4	7,5	1420	5,8-14,3	515-260	205
6/25°-10	132M4	11	1420	8,5-16,4	555-340	225
6/30°-10	132M4	11	1420	11,1-18,3	585-425	225
8/20°-10	100L6	2,2	910	4,2-9,5	240-115	170
8/25°-10	112MA6	3	910	5,2-11,2	270-155	185
8/30°-10	112MB6	4	910	7,5-12,2	275-185	185
8/20°-10	132S4	7,5	1420	6,6-14,9	580-280	205
8/25°-10	132M4	11	1420	8,1-17,4	660-380	225
8/30°-10	160S4	15	1420	11,7-19,0	670-450	315
10/20°-10	112MA6	3	910	4,3-9,8	260-120	185
10/25°-10	112MB6	4	910	5,3-11,7	305-165	185
10/30°-10	112MB7	4	910	7,5-12,5	305-196	185
10/20°-10	132S4	7,5	1420	6,7-15,2	630-295	205
10/25°-10	132M4	11	1420	8,2-18,3	750-405	225
10/30°-10	160S4	14	1420	11,8-19,5	750-475	315

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВО 13-284 №10 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 №10 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

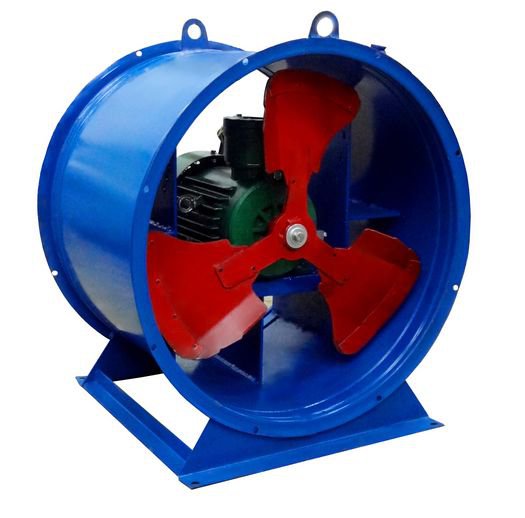

Конструкция вентилятора ВО 13-284 №10 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
