Вентилятор ВО 13-284 №7,3 осевые

Артикул: ВО 13-284 №7,3

Под заказ

Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВО 13-284 №7,3 осевые

Технические характеристики ВО 13-284 №7,3

ВО 13-284 Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Произво- дительность, м³/с	Полное давление, Па	Масса, кг
4/15°-7,1	80А6	0,75	910	0,9-2,6	70-30	100
4/20°-7,1	80А6	0,75	910	1,3-3,0	80-45	100
4/25°-7,1	80А6	0,75	910	1,9-3,5	85-60	100
4/30°-7,1	80А6	0,75	910	2,7-3,9	90-75	100
4/15°-7,1	80А4	1,1	1370	1,4-3,8	160-70	100
4/20°-7,1	80А4	1,1	1370	2,0-4,5	185-100	100
4/25°-7,1	80В4	1,5	1370	2,9-5,2	195-135	100
4/30°-7,1	90L4	2,2	1400	4,0-5,9	205-170	100
6/15°-7,1	80А6	0,75	910	1,0-2,7	95-35	100
6/20°-7,1	80А6	0,75	910	1,3-3,2	105-50	100
6/25°-7,1	80А6	0,75	910	1,9-3,7	115-70	100
6/30°-7,1	80А6	0,75	910	2,5-4,2	120-85	100
6/15°-7,1	80А4	1,1	1370	1,6-4,0	215-80	100
6/20°-7,1	80В4	1,5	1370	2,0-4,9	240-120	100
6/25°-7,1	90L4	2,2	1400	3,0-5,7	270-165	110
6/30°-7,1	100S4	3	1400	3,9-6,4	285-205	110
8/20°-7,1	80А6	0,75	910	1,5-3,4	120-55	100
8/25°-7,1	80А6	0,75	910	1,8-3,9	135-75	100
8/30°-7,1	80В6	1,1	910	2,6-4,4	140-90	100
8/20°-7,1	90L4	2,2	1400	2,3-5,2	285-135	110
8/25°-7,1	100S4	3	1400	2,8-6,1	320-185	115
8/30°-7,1	100S4	3	1400	4,1-6,7	330-220	115
10/20°-7,1	80А6	0,75	910	1,5-3,6	130-60	100
10/25°-7,1	80А6	0,75	910	1,9-4,1	150-80	100
10/30°-7,1	80В6	1,1	910	2,7-4,5	155-95	100
10/20°-7,1	90L4	2,2	1400	2,3-5,3	310-140	110
10/25°-7,1	100S4	3	1400	2,9-6,4	365-190	115
10/30°-7,1	100L4	4	1400	4,1-6,8	365-230	120

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВО 13-284 №7,3 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 №7,3 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

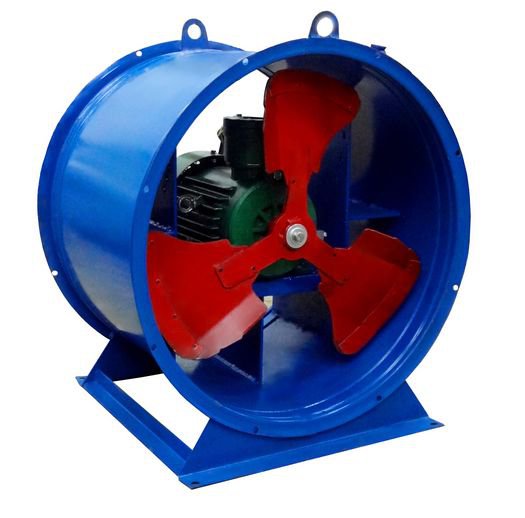

Конструкция вентилятора ВО 13-284 №7,3 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
