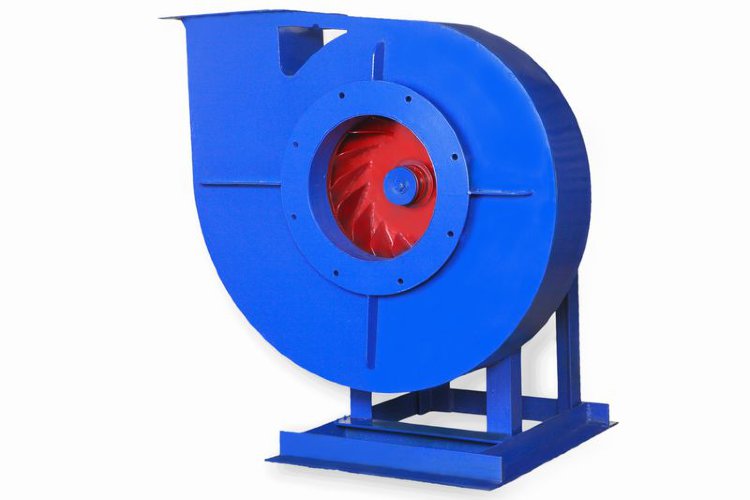

Вентилятор ВР 132-30 №9

Артикул: ВР 132-30 № 9
В наличии
61 812 Р

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

ВР 132-30 №9

прайс exel Скачайте прайс на вентиляторы и аналоги
pdf Применение и классификация вентиляторов ВР 132-30
(Общепромышленное, коррозионностойкое, взрывозащищенное )

Технические характеристики ВР 132-30 №9

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производительность, 1000хм/час Полное давление, Па Марка количество в комплекте
ВР 132-30 №9 1
1460
22,0
180S4
1,5-44
3700-3100
390
ДО-43 5
2960
132,0
280M2
3,0-6,5
15300-15200
1190
ДО-44

Габаритные и присоединительные размеры ВР 132-30 №9, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВР 132-30 (Габаритные и присоединительные размеры )

pdf

Общая информация ВР 132-30 (Варианты исполнения и положения вентилятора)

Общие сведения ВР 132-30 №9

  • ТУ 4861-001-85589750
  • Высокого давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 16
  • Варианты направление вращения – правое, левое

Аэродинамические характеристики ВР 132-30 №9

график производительности ВР 132-30№9

Аналоги ВР 132-30 №9

Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – ВВД, ВР 120-28, ВР 130-28.

Назначение

ВР 132-30 №9 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.

Вентиляторы радиальные марки ВР 132-30 №9 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.

Условия эксплуатации

Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Основные варианты изготовления ВР 132-30 №9

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы ВР 132-30 №9 высокого давления выпускаются в двух вариантах конструктивного исполнения:

  • 1-я схема – колесо вентилятора напрессовано на вал электродвигателя;
  • 5-я схема – соединено с двигателем посредством ремня (клиноременная передача).

По назначению ВР 132-30 №9 имеют стандартное, тепло-, коррозионностойкое либо взрывозащищенное исполнение и производятся из углеродистой, нержавеющей стали или из разнородных материалов соответственно.

При индивидуальном заказе радиальные вентиляторы ВР 132-30 №9 могут комплектоваться дополнительными элементами: гибкими вставками, виброизоляторами.

Акустические характеристики ВР 132-30 №9

Акустические характеристики ВР 132-30 №9
