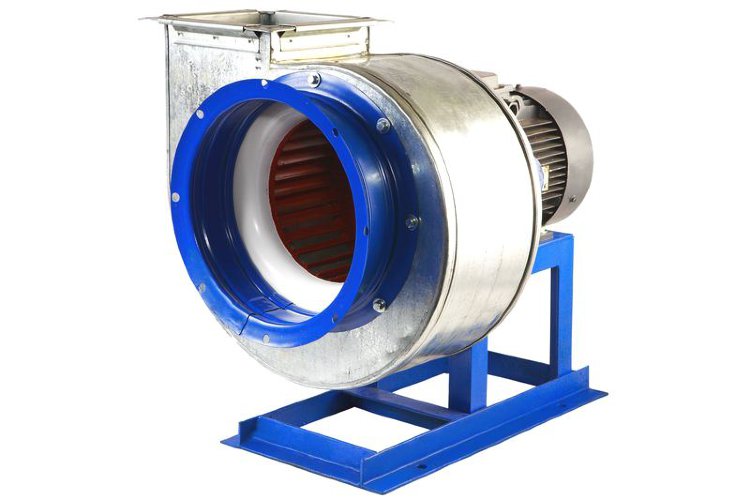

Вентилятор ВР 280-46 №10 радиальный среднего давления

Артикул: ВР 280-46 №10
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

ВР 280-46 №10

Технические характеристики ВР 280-46 №10

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производительность, 1000хм/час Полное давление, Па Марка количество в комплекте
ВР 280-46 №10 5 250 5,5 подбор 10,4-34,1 240-300 600 без эд ДО-43 8
280 7,5 подбор 11,7-37,1 295-365
320 11 подбор 13,5-42,1 380-500
360 15 подбор 14,8-48,1 490-630
410 22 подбор 16,8-55,1 620-810
460 30 подбор 19,1-60,2 790-1040
520 45 подбор 22,1-69,1 1000-1280
570 55 подбор 23,5-75,1 1200-1600
630 75 подбор 26,1-84,3 1450-1950
700 110 подбор 28,4-94,5 1810-2420

Габаритные и присоединительные размеры ВР 280-46 №10, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВР 280-46 №10 (Габаритные и присоединительные размеры )

pdf

Общая информация ВР 280-46 №10 (Варианты исполнения и положения вентилятора)

Общие сведения ВР 280-46 №10

  • ТУ 4861-001-85589750
  • Среднего давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые вперед
  • Количество лопаток рабочего колеса – 32
  • Варианты направление вращения – правое, левое

Аналоги ВР 280-46 №10

Аналогами вентилятора ВР 280-46 №10, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.

Аэродинамические характеристики ВР 280-46 №10

график производительности ВР 280-46 №10

Назначение ВР 280-46 №10

Вентилятор центробежный ВР 280-46 №10 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.

Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.

Условия эксплуатации

Вентилятор среднего давления марки ВР 280-46 №10 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.

Основные варианты изготовления ВР 280-46 №10

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

ВР 280-46 №10 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.

ВР 280-46 №10 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
