Вентилятор ВР 300-45 №8 радиальный среднего давления

Артикул: ВР-300-45-8
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

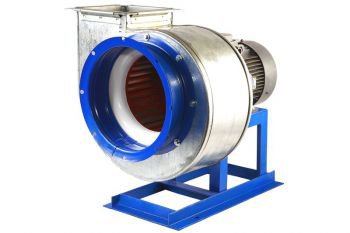

Вентилятор ВР 300-45 №8

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Рабочие параметры ВР 300-45 №8 исполнение 1

ВР 300-45 №8 мощность, частота, производительность, давление

Рабочие параметры ВР 300-45 №8 исполнение 5

ВР 300-45 №8 мощность, частота, производительность, давление

Общие сведения ВР 300-45 №8

  • Низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Количество лопаток 32
  • Направление вращения - правое и левое

Конструктивные исполнения ВР 300-45 №8 по назначению и материалам

  • общего назначения;
  • коррозионно-стойкие из нержавеющей стали;
  • взрывозащищенные из разнородных материалов и алюминиевых сплавов.
  • теплостойкие из углеродистой стали (до +200°С)
  • дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С)

Вентиляторы ВР 300-45 №8 среднего давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 °С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

График аэродинамических характеристик ВР 300-45 №8

График ВР 300-45 №8, подбор рабочей точки исп 1
Исполнение 1
График аэродинамических характеристик ВР 300-45 №8 исп 5
Исполнение 5

Габаритные размеры - исполнение 1

ВР 300-45 №8 Габаритные размеры - исполнение 1

Габаритные размеры - исполнение 5

ВР 300-45 №8 Габаритные размеры - исполнение 5

Присоединительные размеры вентиляторов ВР 300-45 №8

А А1 А2 А3 В Emax Нmax Lmax
2 140 150 300 196 383 132 410 500
2,5 173 185 400 260 480 152 515 620
3,15 220 228 515 340 605 176 630 605
4 270 277 620 390 746 205 810 855
5 330 338 700 480 920 245 985 1000
6,3 420 420 800 495 1125 290 1215 1300
8 530 530 1050 752 1450 380 1330 1590
B1 B2 B3 B4 D D1 n d1 N d
2 140 165 170 135 235 215 8 12*8 6 7*14
2,5 170 200 200 170 285 265 8 12*8 8 7*14
3,15 215 245 245 215 340 320 12 12*8 8 7*14
4 270 300 300 270 430 410 12 12*8 8 7*14
5 340 370 370 340 535 510 16 12*8 8 7*14
6,3 445 480 473 445 665 640 20 12*8 16 7*14
8 560 590 600 560 850 815 16 12*8 16 8*12

Присоединительные размеры вентиляторов ВР 300-45 №8 исп 5

Присоединительные размеры вентиляторов ВР 300-45 №8 исп 5.

Описание и преимущества вентиляторов ВР 300-45 №8

Радиальные вентиляторы ВР 300-45 №8 представляют собой спиральный кожух с расположенном внутри рабочим колесом, при вращении которого, воздух попадающий в канал между его лопатками, двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Радиальные вентиляторы способны перемещать воздух по воздуховодам на значительные расстояния и развивают давление до 12кПа.

Вентиляторы дымоудаления применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и других зданий,кроме категорий А и Б по НТБ 1005-95 ГПС МВД РФ. Среда перемещаемая вентилятором дымоудаления не должна содержать взрывчатых веществ.

В зависимости от назначения вентилятора, лопатки рабочего колеса изготавливают загнутыми веред или назад. Количество лопаток бывает различным. Применение радиальных вентиляторов ВР 300-45 №8 с лопатками, загнутыми назад позволяет экономить электроэнергию на 20%, а вентиляторы с лопатками загнутыми вперед достигают требуемого результата по расходу и напору воздуха, занимая меньше места и создавая меньше шума. Радиальные вентиляторы выпускаются с восемью положениями кожуха. Могут иметь правое и левое вращение, одностороннее и двухстороннее всасывание.Радиальные вентиляторы производятся на одном валу с электродвигателемили с клиноременной передачей. Применяют вентиляторы низкого (до 1кПА),среднего (до 3кПА) и высокого (до 12кПА) давления.

Радиальные вентиляторы общего назначения, низкого и среднего давления применяются в стационарных системах вентиляции, кондиционирования,воздушного отопления, технологических установках и т.д.

Они предназначены для перемещения невзрывоопасных газовых сред ссодержанием пыли и других твердых примесей не более 0,1 г/м3, несодержащих липких веществ и волокнистых материалов. Для вентиляторов двухстороннего всасывания (двухсторонних) с расположением ременной передачи в перемещаемой среде температура перемещаемой среды не должнапревышать 60 0С.

Возможные положение вентилятора ВР 300-45 №8

Возможные положение вентилятора ВР 300-45 №8 левое, правое


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
