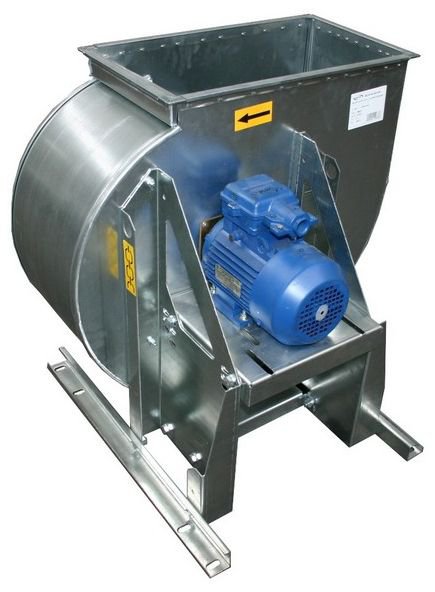

Вентилятор Веза ВРАВ 2,8 радиальный

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Вентилятор Веза ВРАB 2,8 радиальный дилер, прямые поставки

pdf Каталог радиальных вентиляторов Веза ВРАB. Модели, исполнение, габаритные размеры.

Общее описание серии Веза ВРАB 2,8

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий. Для перемещения газовоздушных смесей с температурой до 400°С и до 600°С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАB-ДУ.

  • Вентиляторы по 5-й конструктивной схеме изготавливают четырех типоразмеров: 630; 800; 1000; 1250
  • Вентиляторы по 1-й конструктивной схеме изготавливают десяти типоразмеров 200; 250; 280; 315; 355; 400; 450; 500; 630; 800

Вентиляторы выпускают по ТУ 4861-105-40149153-2007.
Вентиляторы сертифицированы и аттестованы для использования во взрывоопасных производствах.

Выпускают вентиляторы ВРАB следующих исполнений :

  • общепромышленные (Н)
  • теплостойкие (Ж)
  • коррозионностойкие (К1)
  • коррозионно-теплостойкие (К1Ж)
  • взрывозащищенные (В) – только по 1-й конструктивной схеме
  • взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
  • сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Особенности конструкции и исполнения

Вентиляторы имеют рабочее колесо барабанного типа левого или правого вращения с 32 загнутыми вперед лопатками. Спиральный корпус - поворотный. Входной патрубок имеет цилиндрическую форму и не входит в рабочее колесо, что обеспечивает надежную работу вентилятора. У вентиляторов отсутствует входной фланец, что обеспечивает более благоприятный вход потока при отсутствии воздуховода на стороне всасывания.

Вентиляторы изготавливают по 1-й (с непосредственным соединением с двигателем) и 5-й (с ременным приводом) конструктивной схеме согласно ГОСТ 5976.

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Эксплуатация  и использование вентиляторов ВРАB 2,8

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Температура окружающей среды

  • от -45 до +40°С для умеренного климата,
  • от -60 до +40°С для умеренного и холодного климата,
  • от -10 до +50°С для тропического климата;

среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Маркировка наименования вентиляторов ВРАB

Маркировка наименования вентиляторов ВРАB 2,8

Характеристики и параметры Веза ВРАB 2,8

График работы характеристики и параметры Веза ВРАB 2,8

Кривая подбора рабочей точки

Кривая подбора рабочей точки

Аэродинамические характеристики и параметры исполнение 1

Аэродинамические характеристики и парметры исполнение 1

Габаритные и присоединительные размеры Веза ВРАB исполнение 1

Габаритные и присоединительные размеры Веза ВРАB исполнение 1

Присоединительные размеры

Присоединительные размеры

Установочные размеры

Установочные размеры
