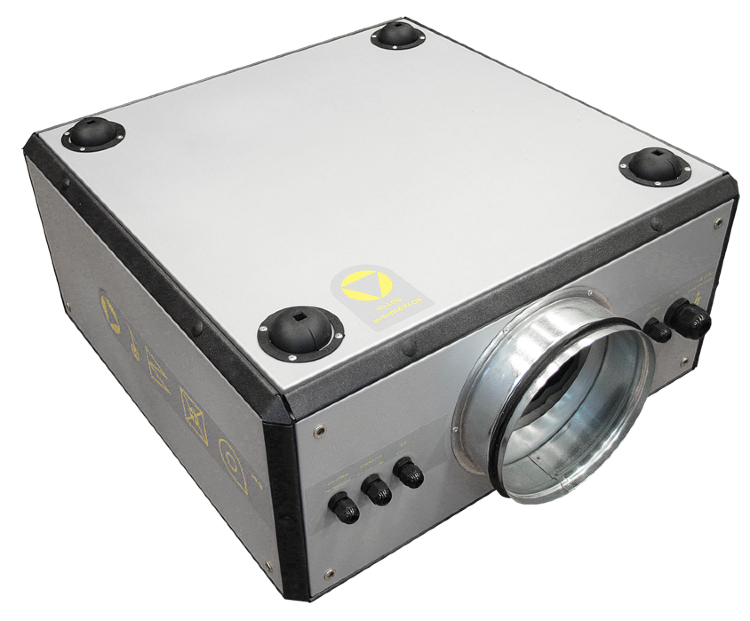

Вентиляционная установка VentMachine Колибри-1000 приточная
Паспорт вентиляционная установка Колибри-1000 - монтаж, обслуживание и подключение |
Канальные компактные приточные установки с электрическим калорифером "Колибри"Компактные приточные установки предназначены для подготовки и подачи воздуха в помещение через сети воздуховодов. Приточная вентиляционная установка применяется в системах вентиляции для помещений ("Колибри-500" - до 200м2, "Колибри-700"- до 300м2, "Колибри-1000" - до 450м2). Бесшумная работа. Максимальная комплектация. Удобна в монтаже и обслуживании. Управление и контроль работы установок осуществляется продвинутой системой автоматики входящей в комплектацию.
- Приточная вентиляционная установка;
- Пылевой фильтр, класс очистки – EU4 (предустановлен);
- Панель управления;
- Четырёхгранная ручка-ключ (при необходимости);
- Кронштейн для крепления установки – 4 шт.;
- Винт М6 с шайбой – 8 шт.;
- Паспорт;
- Руководство пользователя;
- Схема подключения;
- Кабель панели управления UTP 2x2x0.5 – 5 м;
- ИК-пульт (опционально, только для автоматики GTC).
Особенности
Характеристики VentMachine Колибри-1000 приточная
Кривая производительности Колибри-1000 приточная
Конструкция
1. Корпус несущий 1.1. Дверь сервисного обслуживания 1.2. Кронштейны для крепления установки 2. Клапан воздушный 3. Электропривод воздушного клапана (Belimo, Швейцария) 4. Пылевой фильтр 5. Рычаги фиксации пылевого фильтра 6. Датчик засорённости фильтра 7. Блок нагрева и вентиляции 7.1. Вентилятор центробежный (EBM-Papst, Германия) 7.2. Керамические нагреватели PTC (DBK, Германия) 7.3. Температурныий датчик 7.4. Пожарный датчик 7.5. Замки-защелки, для крепления блока 7.6. Управляющая автоматика 8. Клеммные колодки 8.1. Коммутационная колодка 8.2. Силовая колодка 9. Разъемы типа ШР 10. Гермовводы 11. ЖК пульт управления (a) GTC (b) Zentec
Автоматика управления
Габаритные размеры Колибри-1000 приточная
Обслуживание установки «Колибри» заключается в замене пылевого фильтра. Для этого необходимо: - выключить и полностью обесточить установку; - с помощью замков снять крышку; - с помощью рычагов (9) снять и заменить отработанный пылевой фильтр; - собрать установку в обратном порядке.
Характеристики
Конструкция | Приточный |
Типоразмер [мм] | 200 |
Уровень шума [dB/A] | 58 |
Бренд | VentMachine |
Вес [кг] | 38 |
Питание [В] | 380 |
Исполнение | Внутреннее/Наружное |
Мощность [кВт] | 0.36 |
Максимальная площадь помещения, [м2] | 450 |
Условия эксплуатации, [°С] | от -26 до +50 |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
