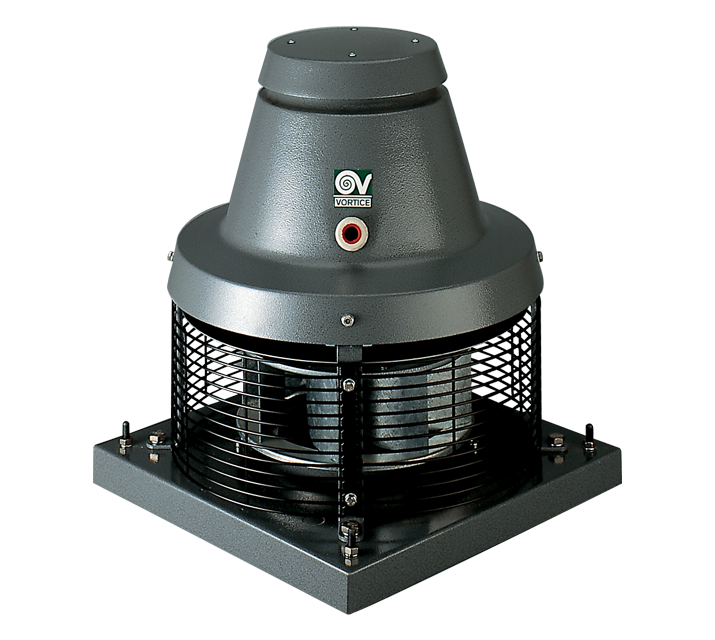

Описание вентилятор Vortice Tiracamino крышный
|
Руководство по монтажу и эксплуатации Vortice Tiracamino |
Крышный центробежный вентилятор Tiracamino с успехом может применятся как в общеобменных системах вентиляции, так и для удаления дыма из камина.
Верхняя часть дымохода не обязательно должна иметь такие же размеры, как основание вентилятора. Однако, в том случае, если поперечное сечение дымовой трубы меньше 15x15 см или эквивалентный диаметр меньше 17 см, то дымовая труба не будет правильно функционировать, и тяга дымохода может также быть недостаточной.
Скорость вращения вентилятора выбирается в зависимости от состояния огня в камине. Во время розжига – выберите максимальную скорость вращения вентилятора, чтобы вытеснить холодный воздух из всего дымохода. В разогретом состоянии – установите минимальное значение скорости вентилятора, достаточное для отвода дыма.
Если крышный вентилятор монтируется на расстоянии от пола меньшем чем 2,5 м, то для предотвращения случайного соприкосновения с лопастями следует установить специальную защитную решетку.
Характеристики вентилятора Vortice Tiracamino
Графики производительности и давления
Крышные центробежные вентиляторы Tiracamino могут применяться для удаления дыма из каминов, мангалов, для усиления каминной тяги.
Конструкция крышного вентилятора позволяет использовать его для вытяжки дымовых газов с температурой 200 С в течении пяти часов. Корпус вентилятора выполнен из оцинкованной стали с коррозионностойким эпоксидным покрытием и обеспечивает великолепную устойчивость к атмосферным воздействиям. Специальное рабочее колесо крышного вентилятора минимизирует налипание сажи и копоти, что облегчает эксплуатацию вентилятора. Вентиляторы оснащены асинхронным двигателем с термозащитой и шариковыми подшипниками. Монтируется вентилятор на трубе при помощи четырёх болтов и троса безопасности. Цвет вентилятора – серый.
В комплект поставки входит установочная рама и электронный регулятор скорости, который позволяет включать/выключать вентилятор и плавно изменять скорость вращения вентилятора.
Схема электрического подключения
Габаритные размеры Vortice Tiracamino
Характеристики
| Конструкция | Вытяжной |
| Типоразмер [мм] | 100 |
| Бренд | Vortice |
| Вес [кг] | 3 |
| Сила тока [A] | 0.37 |
| Производительность [м3/ч] | 290 |
| Частота [Гц] | 50 |
| Питание [В] | 220 |
| Мощность [кВт] | 0.08 |
| Давление [Pa] | 432 |
-
