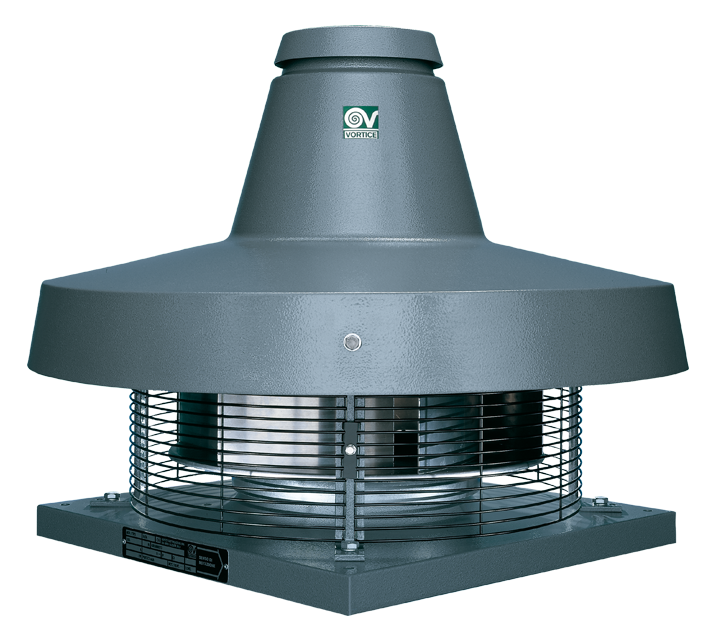

Описание вентилятор Vortice TRM 20 E 4P крышный
Руководство по монтажу и эксплуатации Vortice TRM 20 E 4P |
Крышные центробежные вентиляторы TR E, с горизонтальным выбросом воздуха, предназначены для общеобменных систем вентиляции.
На Российский рынок поставляются 10 типоразмеров, 20 различных моделей, с однофазными и трехфазными двигателями.
Предназначены для общеобменных систем вентиляции. Рекомендуются для вентиляции административных, торговых, промышленных и многоквартирных зданий.
Характеристики вентилятора Vortice TRM 20 E 4P
Графики производительности и давления
Корпуса крышных вентиляторов выполнены из оцинкованной стали с эпоксидным покрытием, что делает их устойчивыми к атмосферным воздействиям. Наружная кольцевая решётка, препятствует попаданию посторонних предметов в рабочее колесо вентилятора. Рабочее колесо с загнутыми для увеличения производительности лопастями выполнено из оцинкованной стали.
Крышные вентиляторы TR E оснащены асинхронными двигателями с термозащитой и шариковыми подшипниками, обеспечивающими долговременную и бесперебойную работу. Двигатели однофазные (индекс М) или трёхфазные (индекс Т) 2-х, 4-х, 6-и и 8-и полюсные самовентелирующиеся, оборудованные шариковыми подшипниками. Однофазные вентиляторы оснащены конденсатором, но он не подсоединен к двигателю. Конденсатор должен устанавливаться вдали от вентилятора, т.к. в противном случае, возможно его повреждение в результате воздействия высокой температуры. Трехфазные двигатели, можно подключать по схемам: треугольник — максимальная скорость, звезда – минимальная скорость, получая таким образом двухскоростные крышные вентиляторы.
Монтируется на трубе при помощи четырёх болтов и троса безопасности. Цвет вентиляторов TR E – серый.
Дополнительно поставляются регуляторы скорости, частотные преобразователи, переключатели скоростей, установочные рамы, обратные клапаны и заслонки.
В комплект поставки входит вентилятор, конденсатор (только для однофазных моделей) и трос безопасности.
Схема электрического подключения
Габаритные размеры Vortice TRM 20 E 4P
Характеристики
Конструкция | Крышный |
Типоразмер [мм] | 355 |
Дополнительные свойства | 3 |
Бренд | Vortice |
Вес [кг] | 22 |
Сила тока [A] | 1.3 |
Частота [Гц] | 50 |
Питание [В] | 220 |
Мощность [кВт] | 0.28 |
Давление [Pa] | 353 |
