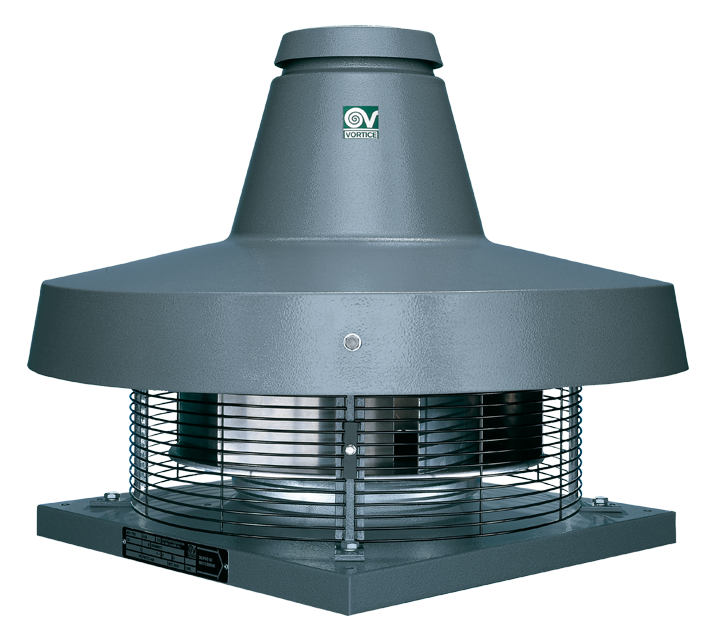

Вентилятор Vortice TRM 70 E 4P крышный

Артикул: TRM 70 E 4P
В наличии
316 135

Vortice TRM 70 E 4P замена и аналоги

Описание вентилятор Vortice TRM 70 E 4P крышный

pdf Руководство по монтажу и эксплуатации Vortice TRM 70 E 4P

Крышные центробежные вентиляторы TR E, с горизонтальным выбросом воздуха, предназначены для общеобменных систем вентиляции.

На Российский рынок поставляются 10 типоразмеров, 20 различных моделей, с однофазными и трехфазными двигателями.

Предназначены для общеобменных систем вентиляции. Рекомендуются для вентиляции административных, торговых, промышленных и многоквартирных зданий.

Характеристики вентилятора Vortice TRM 70 E 4P

Характеристики вентилятора Vortice TRM 70 E 4P

Графики производительности и давления

Графики производительности мощности и воздушного потока

Корпуса крышных вентиляторов выполнены из оцинкованной стали с эпоксидным покрытием, что делает их устойчивыми к атмосферным воздействиям. Наружная кольцевая решётка, препятствует попаданию посторонних предметов в рабочее колесо вентилятора. Рабочее колесо с загнутыми для увеличения производительности лопастями выполнено из оцинкованной стали.

Крышные вентиляторы TR E оснащены асинхронными двигателями с термозащитой и шариковыми подшипниками, обеспечивающими долговременную и бесперебойную работу. Двигатели однофазные (индекс М) или трёхфазные (индекс Т) 2-х, 4-х, 6-и и 8-и полюсные самовентелирующиеся, оборудованные шариковыми подшипниками. Однофазные вентиляторы оснащены конденсатором, но он не подсоединен к двигателю. Конденсатор должен устанавливаться вдали от вентилятора, т.к. в противном случае, возможно его повреждение в результате воздействия высокой температуры. Трехфазные двигатели, можно подключать по схемам: треугольник — максимальная скорость, звезда – минимальная скорость, получая таким образом двухскоростные крышные вентиляторы.

Монтируется на трубе при помощи четырёх болтов и троса безопасности. Цвет вентиляторов TR E – серый.

Дополнительно поставляются регуляторы скорости, частотные преобразователи, переключатели скоростей, установочные рамы, обратные клапаны и заслонки.

В комплект поставки входит вентилятор, конденсатор (только для однофазных моделей) и трос безопасности.

Схема электрического подключения

Схема электрического подключения

Габаритные размеры Vortice TRM 70 E 4P

Габаритные размеры Vortice TRM 70 E 4P

Характеристики

Конструкция Крышный
Типоразмер [мм] 504
Дополнительные свойства 6
Бренд Vortice
Вес [кг] 79
Сила тока [A] 4.35
Частота [Гц] 50
Питание [В] 220
Мощность [кВт] 1
Давление [Pa] 662
