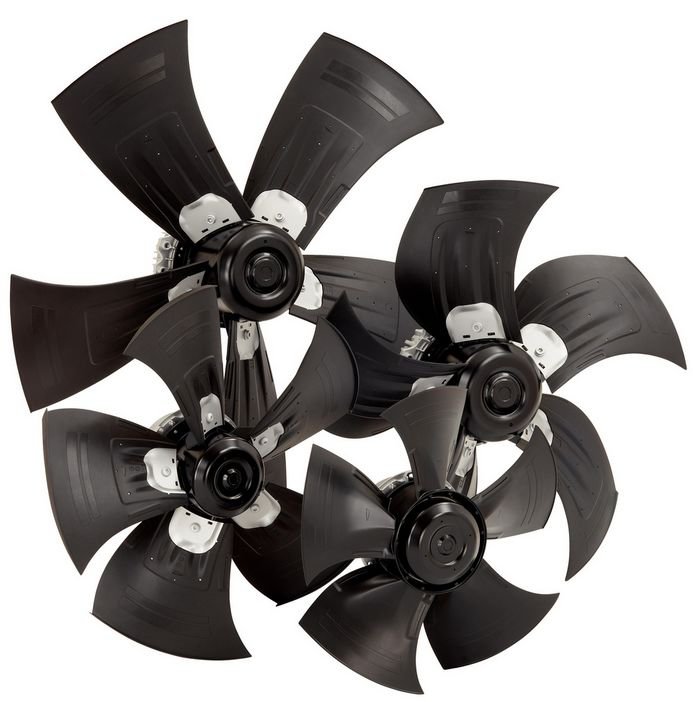

A6E630-AN01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A6E630-AN01-01:
- Класс защиты: IP 54
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора A6E630-AN01-01
| Тип A6E630-AN01-01 | ||
| Мотор M6E110-GF | ||
| Фаза | 1~ | |
| Номинальное напряжение VAC | 230 | |
| Частота Hz | 50 | |
| Метод опред. данных | мн | |
| Соответствует нормативам | CE | |
| Скорость вращения min-1 | 860 | |
| Входная мощность W | 600 | |
| Потребляемый ток A | 2,62 | |
| Мин. темп. окр. среды °C | -40 | |
| Макс. темп. окр. среды °C | 55 | |
| Общий КПД % | 32,2 | |
| Класс эффективности N | 40 | |
| Входная мощность kW | 0,59 | |
| Расход воздуха m?/h | 6725 | |
| Увелич. давления Pa | 98 | |
| Скорость вращения min-1 | 865 | |
Техническое описание A6E630-AN01-01
| Вес | 10 kg |
| Размер двигателя | 630 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Напрессованная, круглая листовая заготовка с полимерным покрытием PP |
| Количество лопастей | 5 |
| Направление потока | V |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | F |
| Класс защиты от влажности | F4-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Защита двигателя | Реле контроля температуры (TW) |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Уровень шума [dB/A] | 70 |
| Бренд | Ebmpapst |
| Вес [кг] | 10 |
| Сила тока [A] | 2.62 |
| Производительность [м3/ч] | 11020 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Исполнение | Без крепежных элементов |
| Частота вращения [об/мин] | 860 |
| Мощность [кВт] | 0.6 |
| Давление [Pa] | 100 |
-
