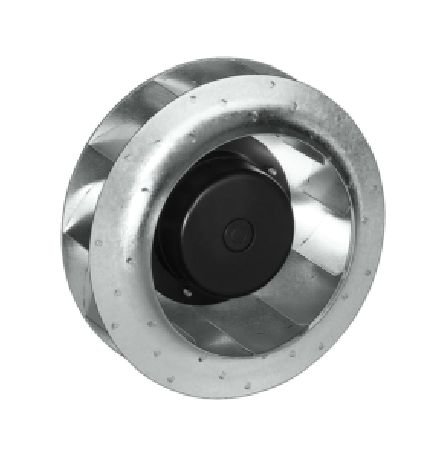

Вентилятор Ebmpapst R3G280-AF23-81 центробежный EC

Артикул: R3G280-AF23-81
В наличии
47 565,78 Р

Ebmpapst D1G133

R3G280-AF23-81 поставки и подбор по характеристикам

pdf Каталог радиальных вентиляторов 2007 - Русский
pdf Каталог радиальных вентиляторов Blowers AC EC 2011 - Eng
pdf Каталог радиальных вентиляторов Radical 2013 - Eng
pdf Каталог радиальных вентиляторов Radipac EC 2013 - Русский

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа

Описание R3G280-AF23-81:


-Материал: листовая сталь.
- Кабельный вывод: может быть разным.
- Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, реле сигнализации неисправности, выход для потенциометра 10 В.
- Направление вращения: вправо.
- Класс защиты: IP44.
- Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата – вал в горизонтальном положении или ротором вверх, на заказ изготавливаются вентиляторы с монтажным положением ротором вниз.
- Сертификаты: UL, CSA, VDE, CE, CCC, ГОСT и УкрСЕПРО.

Технические характеристики R3G280-AF23-81

Энергосберегающий R3G280-AF23-81 сертификаты

График подбора рабочей точки

Вентилятор R3G280-AF23-81 схемы

Габаритные размеры

EBMPAPST R3G280-AF23-81 поставки

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

D - Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Энергосберегающий центробежный вентилятор Ebmpaspt

Характеристики

Полярность [AC/DC] AC переменного тока
Тип вентилятора Радиальный
Типоразмер [мм] 280
Завод изготовитель Ebmpapst
Вес [кг] 5
Сила тока [A] 4.2
Производительность [м3/ч] 2400
Частота [Гц] 50
Напряжение [В] 115
Частота вращения [об/мин] 2420
Частота вращения [rpm] 2420
Степень защиты IP 44
Мощность [кВт] 0.35
Мощность [W] 350
Производительность [CFM] 1411.8
Уровень шума [dB/A] 77
