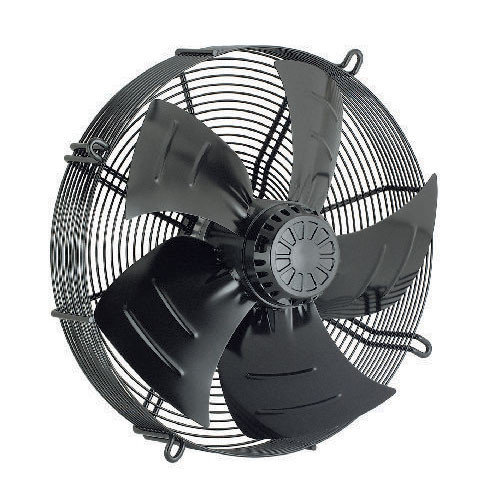

Вентилятор Ebmpapst S6D500-AJ03-01 осевой

Артикул: S6D500-AJ03-01
В наличии
50 600

Ebmpapst S6D500Ebm S6D500 Hyblade

pdf Тех описание Hyblade Ebmpapst S6D500-AJ03-01 - RU
pdf Каталог Hyblade 2012 350-450 мм - EN
pdf Каталог Hyblade 2010 500-910 мм - EN

S6D500-AJ03-01 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание S6D500-AJ03-01:

  • Класс защиты: IP 54
  • Класс изоляции: "F"
  • Защита двигателя: температурный предохранитель с выведен

Рабочие параметры вентилятора S6D500-AJ03-01

Тип S6D500-AJ03-01
Мотор M6D110-EF
Фаза 3~ 3~
Номинальное напряжение VAC 400 400
Подключение ? Y
Частота Hz 50 50
Метод опред. данных мн мн
Соответствует нормативам CE CE
Скорость вращения min-1 930 800
Входная мощность W 270 190
Потребляемый ток A 0,69 0,4
Макс. противодавление Pa 75 55
Мин. темп. окр. среды °C -40 -40
Макс. темп. окр. среды °C 65 65
Пусковой ток A 2.5
Общий КПД % 27,6
Класс эффективности N 37,6
Входная мощность kW 0,26
Расход воздуха m?/h 3970
Увелич. давления Pa 67
Скорость вращения min-1 930

Техническое описание S6D500-AJ03-01

Вес 10,7 kg
Размер двигателя 500 mm
Покрытие ротора С лакокрасочным покрытием черного цвета
Материал клемной коробки Полимер PP
Материал лопастей Прессованная, круглая листовая заготовка, с полимерным покрытием PP
Материал защитной решётки Сталь, с полимерным покрытием черного цвета
Количество лопастей 5
Направление потока «V»
Направление вращения Слева, вид на ротор
Степень защиты IP 54
Класс изоляции «F»
Класс защиты от влажности F4-1
Максимально допустимая темп.
окружающей среды электродвигателя
+80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
-40 °C
Положение при монтаже Любое
Отверстия для отвода конденсата Горизонтальное расположение вала или ротор внизу
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Электрическое подсоединение Через клеммную коробку
Защита двигателя С реле контроля температуры (TW)
Вывод кабеля подключения Осев
Класс защиты I (если защитный провод
подключен стороной заказчика)
Допуск EAC; VDE

График рабочей точки

Ebmpapst S6D500-AJ03-01 график производительности и мощности

Вентиляторы S6D500-AJ03-01 параметры и характеристики

Схема электрического подключения

S6D500-AJ03-01 схема электрического подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Осевой
Типоразмер [мм] 500
Уровень шума [dB/A] 67
Бренд Ebmpapst
Вес [кг] 10.7
Сила тока [A] 0.69
Производительность [м3/ч] 6185
Частота [Гц] 50
Питание [В] 380
Исполнение Решетка
Частота вращения [об/мин] 930
Мощность [кВт] 0.27
Давление [Pa] 75

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
