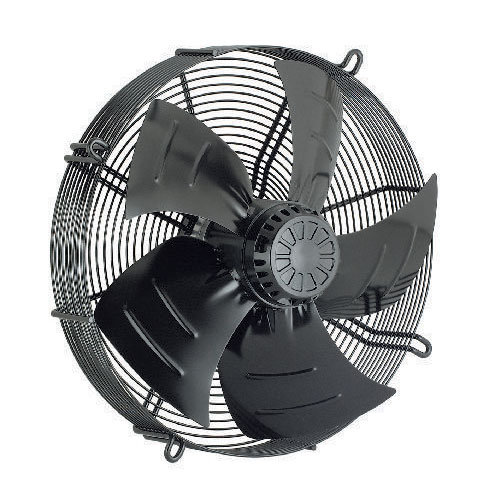

Вентилятор Ebmpapst S8D630-AN01-01 осевой

Артикул: S8D630-AN01-01
В наличии
29 927,57 Р

вентиляторы S8D630-AN01-01Ebm S8D630-AN01-01 Hyblade

pdf Тех описание Hyblade Ebmpapst S8D630-AN01-01 - RU
pdf Каталог Hyblade 2012 350-450 мм - EN
pdf Каталог Hyblade 2010 500-910 мм - EN

S8D630-AN01-01 решение задач в области вентиляционной техники

Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3- фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание S8D630-AN01-01:

  • Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
  • Класс изоляции: "F"
  • Защита двигателя: температурный предохранитель с выведен

Рабочие параметры вентилятора S8D630-AN01-01

Тип S8D630-AN01-01
Мотор M8D110-GF
Фаза 3~ 3~
Номинальное напряжение VAC 400 400
Частота Hz 50 50Y
Метод опред. данных мн мн
Соответствует нормативам CE CE
Скорость вращения min-1 660 520
Входная мощность W 330 190
Потребляемый ток A 0,83
0,39
Макс. противодавление Pa 60 36
Мин. темп. окр. среды °C -40 -40
Макс. темп. окр. среды °C 65 65
Пусковой ток A 1,85 0,62
Общий КПД % 26,5
Класс эффективности N 36
Входная мощность kW 0,32
Расход воздуха m3/h 5255
Увелич. давления Pa 58
Скорость вращения min-1 670

Техническое описание S8D630-AN01-01

Вес 14,1 kg
Размер двигателя 630 mm
Покрытие ротора С лакокрасочным покрытием черного цвета
Материал клемной коробки Полимер PP
Материал лопастей Напрессованная, круглая листовая заготовка, с полимерным покрытием PP
Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей 5
Направление потока V
Направление вращения Справа, вид на ротор
Степень защиты IP 54
Класс изоляции F
Класс защиты от влажности F4-1
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Положение при монтаже Горизонтальное расположение вала
Отверстия для отвода конденсата Со стороны ротора
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Защита двигателя Реле контроля температуры (TW)
Вывод кабеля подключения Осев.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst S8D630-AN01-01 график производительности

вентиляторы S8D630-AN01-01 параметры и характеристики

Схема электрического подключения

Схема S8D630-AN01-01 подключения

Расшифровка наименования

Расшифровка наименования продукции Ebmpapst

1) Тип

  • A - осевой вентилятор
  • S - осевой вентилятор с защитной решеткой
  • W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

  • D - Трехфазный двигатель
  • Е - Однофазный двигатель с пусковым конденсатором
  • G - ЕС-двигатель
  • S - Двигатель с расщепленными полюсами
  • Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.

Характеристики

Тип вентилятора Осевой
Типоразмер [мм] 630
Производительность [м3/ч] 8360
Частота [Гц] 50
Напряжение [В] 380
Исполнение Решетка
Частота вращения [об/мин] 700
Степень защиты IP 54
Мощность [кВт] 0.33
Давление [Pa] 60
Уровень шума [dB/A] 63
Завод изготовитель Ebmpapst
Вес [кг] 14.1
Сила тока [A] 0.83
