Вентилятор КВП 50-25 канальный прямоугольный

Артикул: КВП-50-25-01
В наличии
11 709,60 Р

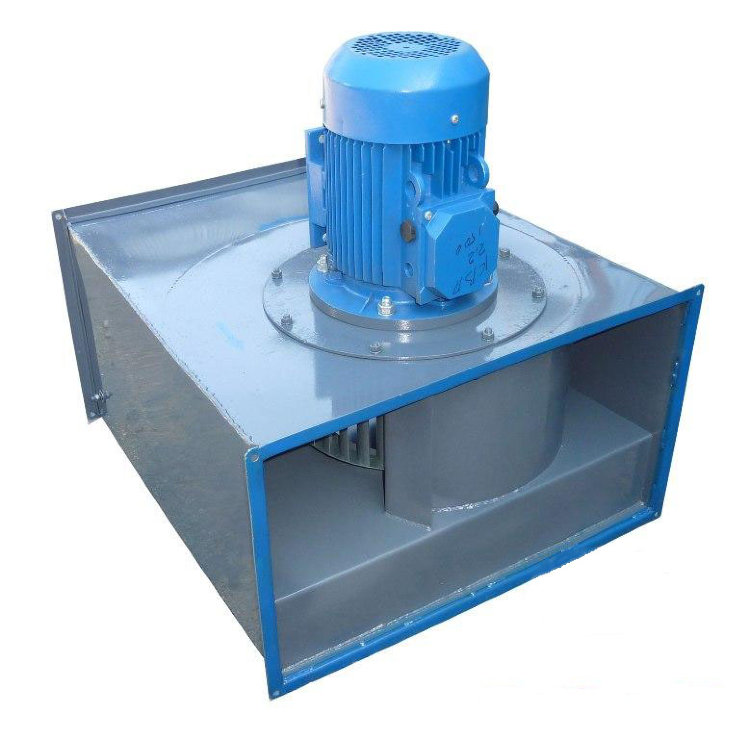

Вентилятор КВП 50-25 канальный

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Технические параметры КВП 50-25

Условное обозначение Испол. колеса Типоразмер двигателя Мощность, кВт Частота, об/мин. Производительность, м3/час Давление полное, Па Масса без двиг, кг
КВП 50-25 01 АИР56А4 0,12 1500 530 95 31,0
АИР56В4 0,18 1500 610 100
АИР63А4 0,25 1500 700 130
АИР63А2 0,37 3000 1100 380
АИР63В2 0,55 3000 1250 400
02 АИР63В4 0,37 1500 1300 400 40,0
АИР71А4 0,55 1500 1600 420
АИР80А2 1,5 3000 2200 680
АИР80МВ2 2,2 3000 3000 700

Общие сведения

Вентиляторы КВП 50-25  представляют собой экономичное решение центробежных вентиляторов в закрытом исполнении:

  • низкого и среднего давления;
  • одностороннего всасывания;
  • корпус прямоугольный неповоротный.

ТУ 4861-007-57375659-2003; ТУ 4861-025-57375659-2006.

Исполнение вентиляторов по назначению и материалам:

  • общего назначения;
  • коррозионно-стойкие из нержавеющей стали;
  • взрывозащищенные из разнородных металлов и алюминиевых сплавов.

Габаритные размеры КВП 50-25
Вентилятор КВП 50-25 стоимость, производительность, мощность, цена

H A A 1 A 2 A 3 A 4 B 1 B 2
КВП 40-20 434 502 440 240 198 398 220 420
КВП 50-25 508 562 540 290 248 498 270 520
КВП 50-30 558 562 540 340 298 498 320 520
КВП 60-30 662 647 640 340 298 598 322 622
КВП 60-35 701 647 640 390 348 598 372 622
КВП 70-40 720 830 740 440 398 698 420 720
КВП 80-50 860 775 790 485 445 750 465 770
КВП 90-50 1080 920 980 610 550 920 580 950

Аэродинамические характеристики КВП 50-25

График производительности КВП 50-25 исполнение 1

График производительности КВП 50-25 исполнение 2

Исполнение 1 Исполнение 2

Описание вентилятора КВП 50-25

Вентилятор КВП 50-25 - это наиболее распространенный тип в системах вентиляции и кондиционирования. Этот тип вентиляторов устанавливается внутрь воздуховода или в разрыв воздуховода и прокачивает по нему воздух. Существует множество подтипов канальных вентиляторов, основное деление происходит по форме воздуховода: канальные вентиляторы бывают для круглых каналов и для прямоугольных каналов. Характерная особенность канальных вентиляторов - это высокая точность балансировки, обеспечивающая низкий уровень шума и вибраций, а следовательно существенно увеличивающая их срок службы. Канальные вентиляторы КВП 50-25 - это компактные системы климатотехники, которые используются в вентиляционных системах и выполняют соответствующую функцию. Скорость всех канальных вентиляторов может регулироваться понижением напряжения от 100 до 0%. Это достигается использованием бесступенчатого тиристора, или 5-ти ступенчатого трансформатора. Корпус всех прямоугольных канальных вентиляторов изготовлен из стального оцинкованного листа.

Прямоугольные канальные вентиляторы КВП 50-25 - предназначены для установки непосредственно в вентиляционную сеть (проточную часть) круглого или прямоугольного сечения. Вентиляторы КВП 50-25 этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок и, как правило снабжаются встроенными устройствами автоматического регулирования. Вентилятор КВП 50-25 может быть осевым, многолопостным или радиальным, с лопатками загнутыми как вперед так и назад, одностороннего или двухстороннего всасывания. Корпус канальных вентиляторов изготавливаются из гальванизированной стали. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Характеристики

Завод изготовитель Россия
