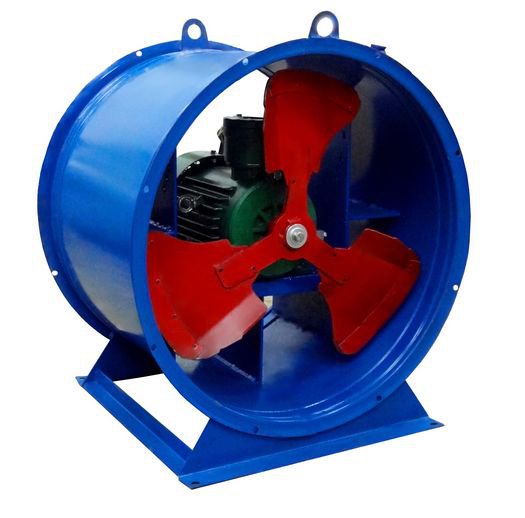

Вентилятор ВО 13-284 №11,2 осевые

Артикул: ВО 13-284 №11,2

Под заказ

Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВО 13-284 №11,2 осевые

Технические характеристики ВО 13-284 №11,2

ВО 13-284 Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Произво- дительность, м³/с	Полное давление, Па	Масса, кг
4/15°-11,2	112MА8	2,2	700	2,8-7,7	100-45	240
4/20°-11,2	112MА8	2,2	700	4,0-9,1	120-65	240
4/25°-11,2	112MА8	2,2	700	5,8-10,5	125-85	240
4/30°-11,2	112MB8	3	700	8,0-11,8	130-110	240
4/15°-11,2	112MА6	3	910	3,6-10,0	175-75	240
4/20°-11,2	112MА6	3	910	5,2-11,9	200-110	240
4/25°-11,2	112MВ6	4	910	7,6-13,7	215-150	240
4/30°-11,2	132S6	5,5	940	10,8-15,9	240-200	260
6/15°-11,2	112MА8	2,2	700	3,2-8,2	140-50	240
6/20°-11,2	112MА8	2,2	700	4,0-9,9	155-75	240
6/25°-11,2	112MB8	3	700	5,8-11,3	165-100	240
6/30°-11,2	112MB8	3	700	7,6-12,6	175-125	240
6/15°-11,2	112MB6	4	910	4,2-10,6	240-90	240
6/20°-11,2	132S6	5,5	910	5,2-12,8	260-130	240
6/25°-11,2	132М6	7,5	940	7,8-15,2	300-185	240
6/30°-11,2	160S6	11	940	10,3-17,0	320-230	275
8/20°-11,2	112АМ8	2,2	700	4,5-10,3	175-80	240
8/25°-11,2	112МВ8	3	700	5,5-12,0	200-110	240
8/30°-11,2	132S8	4	700	8,1-13,1	205-135	260
10/20°-11,2	112MB8	3	700	4,6-10,5	190-85	240
10/25°-11,2	132S8	4	700	5,7-12,6	225-120	260
10/30°-11,2	132S8	4	700	8,1-13,5	230-145	260
10/20°-11,2	132M6	7,5	940	6,2-14,1	340-160	260
10/25°-11,2	160S6	11	940	7,6-16,9	410-220	410
10/30°-11,2	160S6	11	940	10,9-18,1	420-260	410

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВО 13-284 №11,2 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 №11,2 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

Конструкция вентилятора ВО 13-284 №11,2 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
